Narzędzia paska menu głównego

Menu główne aplikacji dostępne jest po rozwinięciu paska menu oznaczonego ikoną trzech poziomych kresek . Menu aplikacji składa się z następujących funkcjonalności:

• Wybór modułu
• Mapa:
  • Zawartość mapy
  • Dodawanie usług
  • Zakładki
  • Pobierz mapę PNG
  • Pobierz mapę JPG
• Narzędzia podstawowe:
  • Mierz odległość
  • Mierz powierzchnie
  • Szkicowanie
  • Wyszyść szkic
• Analizy:
  • Raport o działce
  • Raport o działce
  • Moduł analiz cen
  • Panel porównawczy
  • Analizy BDOT10k

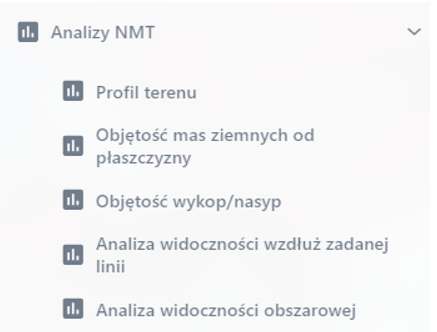

• Analizy NMT:

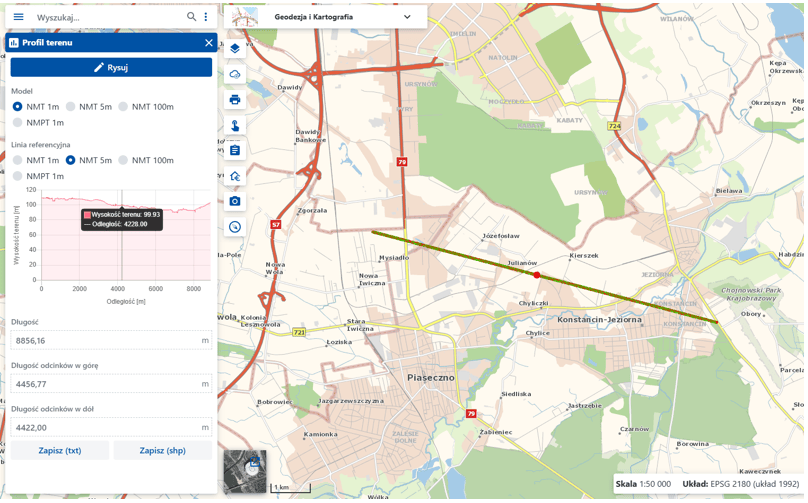

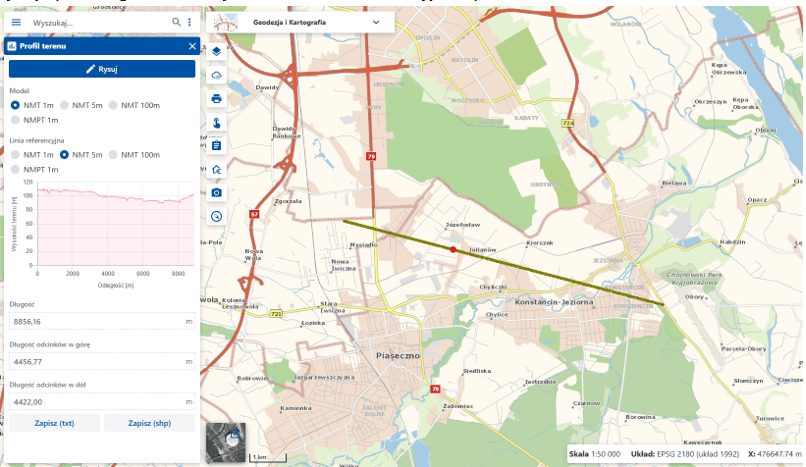

  • Profil terenu

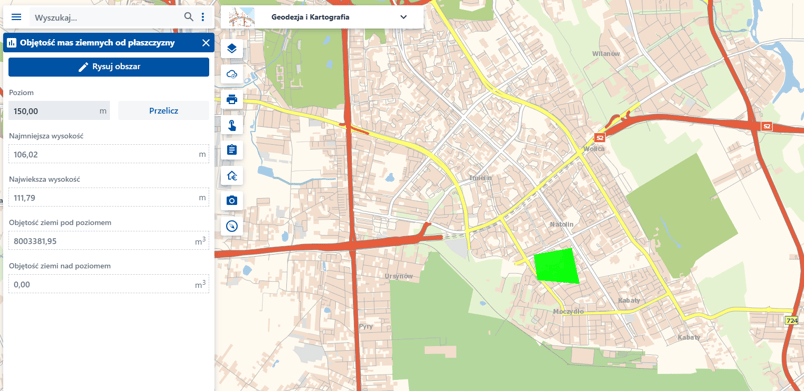

  • Objętość mas ziemnych od płaszczyzny

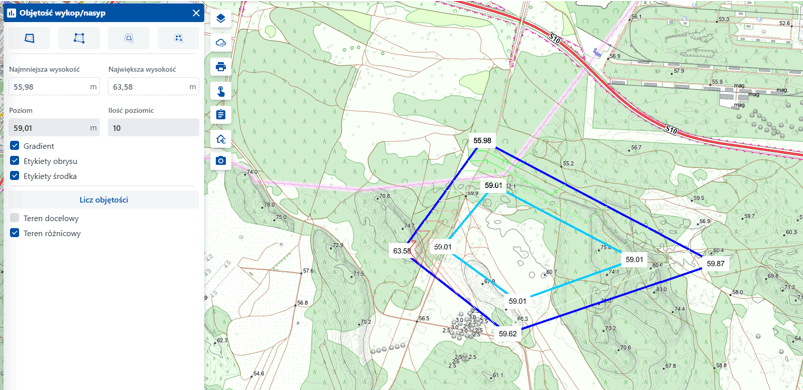

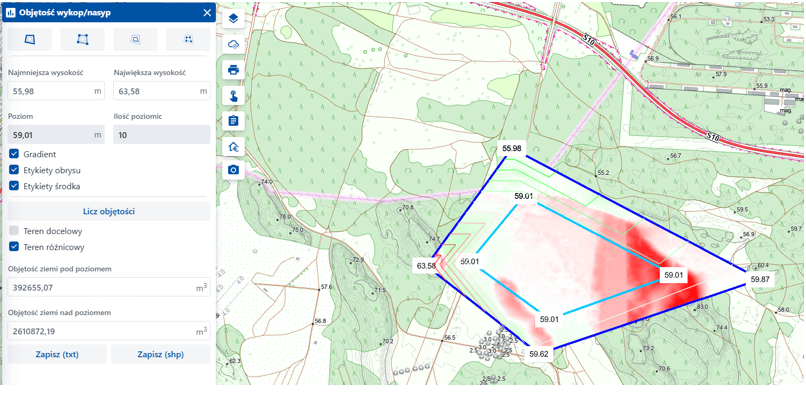

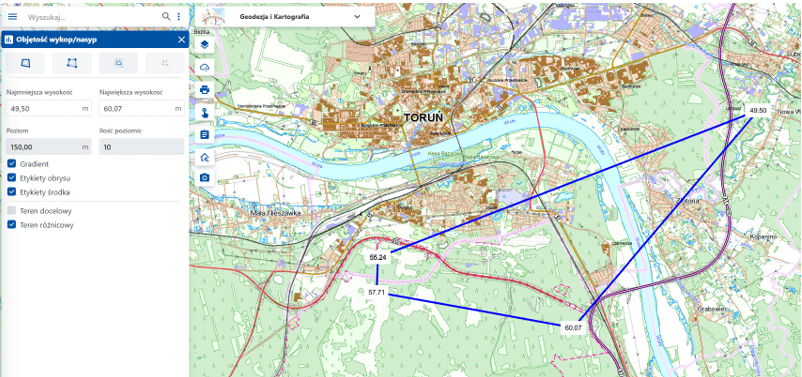

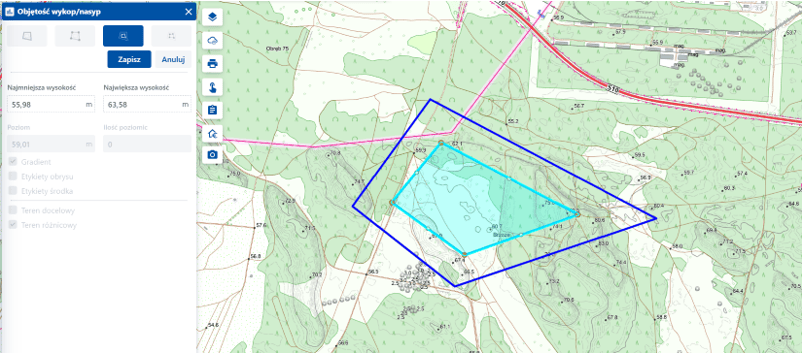

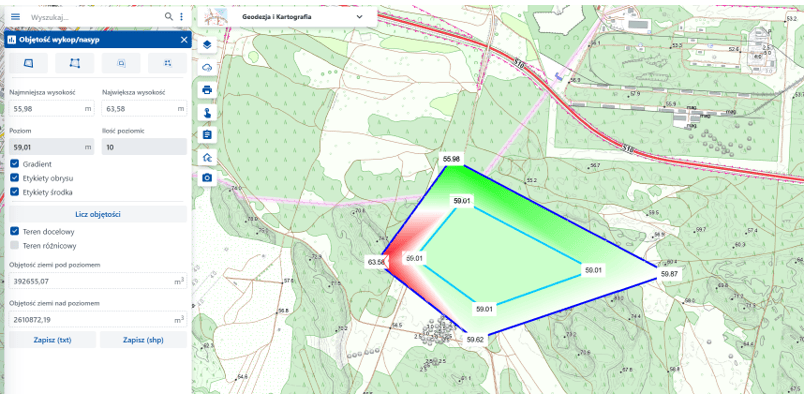

  • Objętość wykop/nasyp

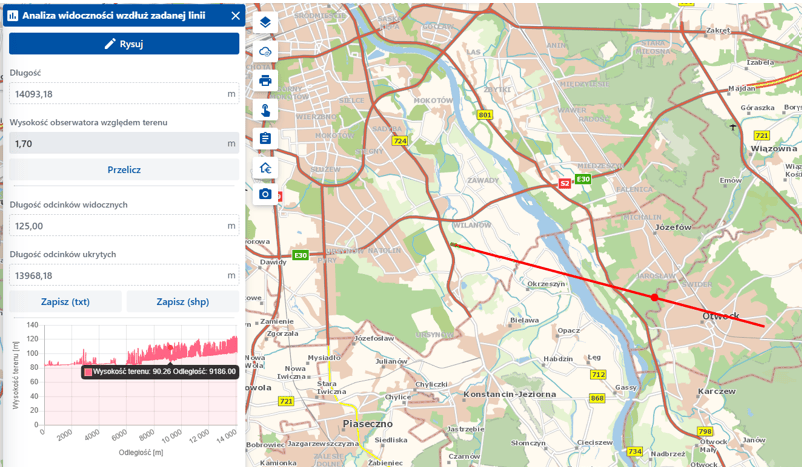

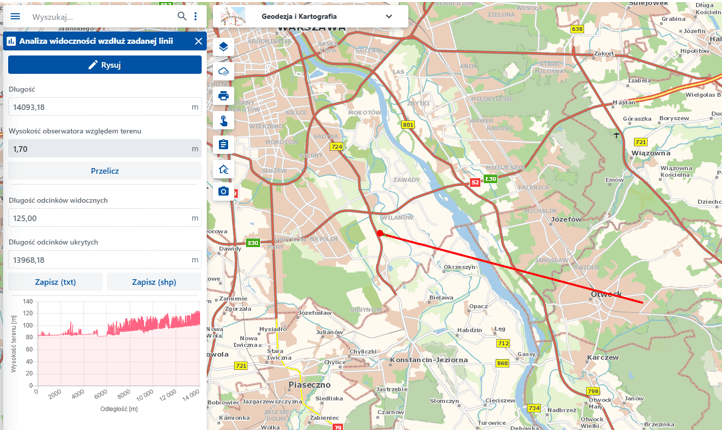

  • Analiza widoczności wzdłuż zadanej linii

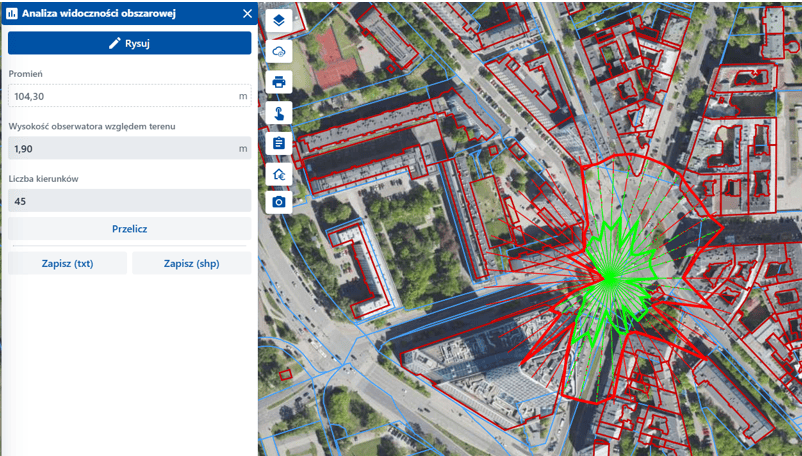

  • Analiza widoczności obszarowej

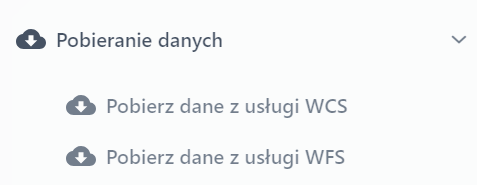

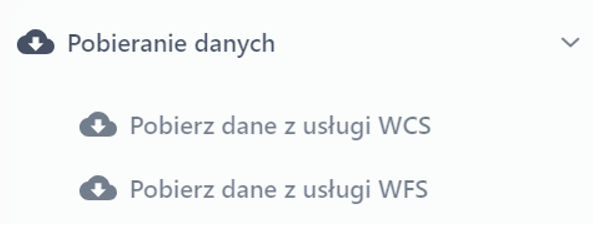

• Pobieranie danych:

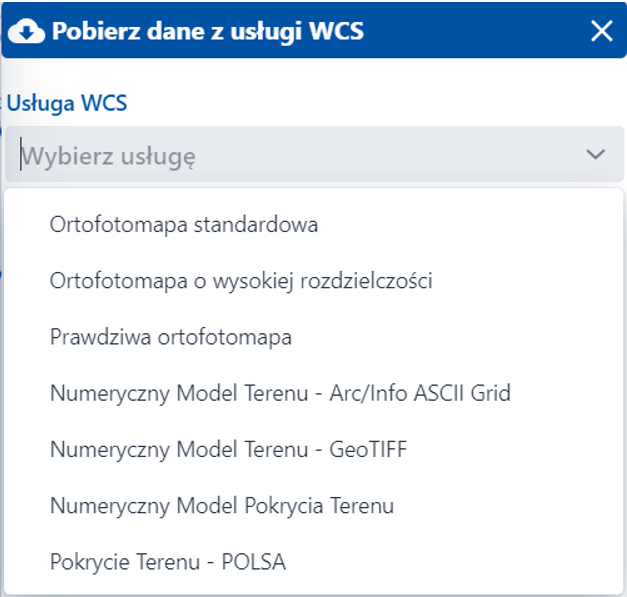

  • Pobierz dane z usługi WCS

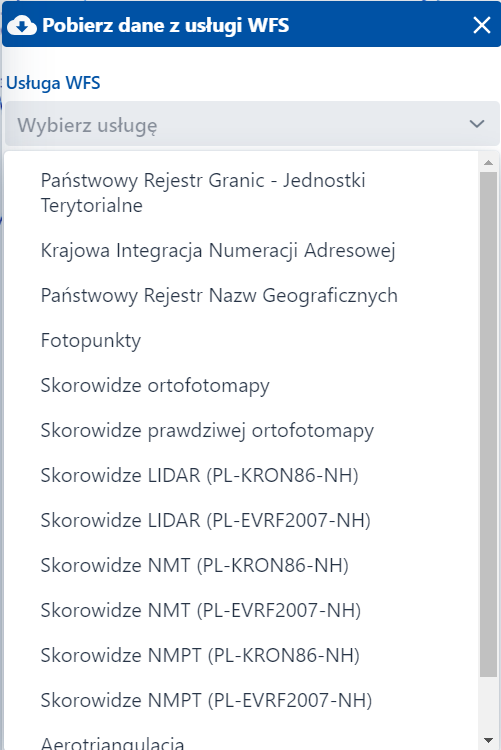

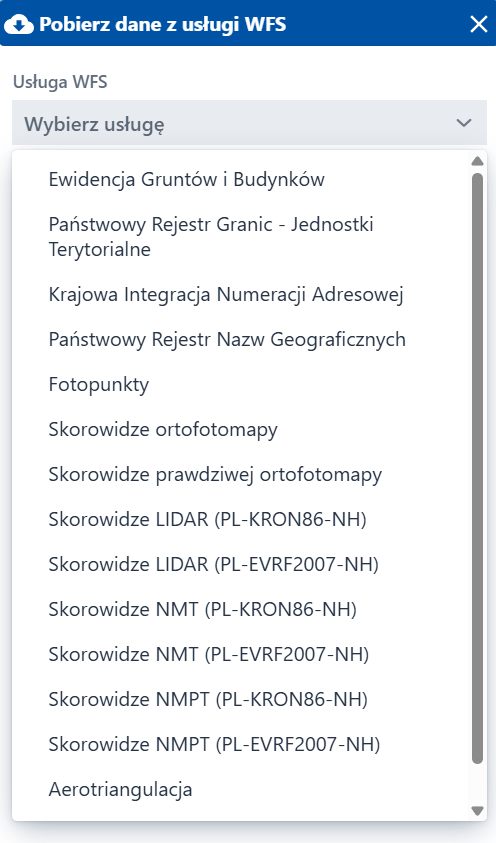

  • Pobierz dane z usługi WFS

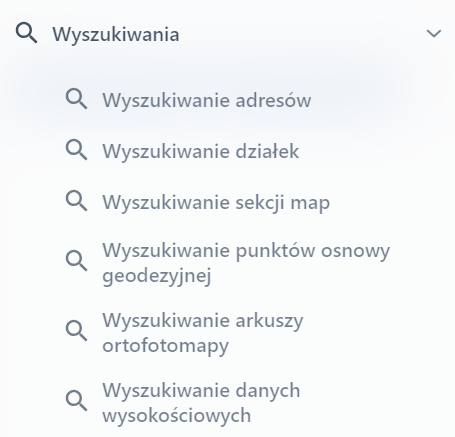

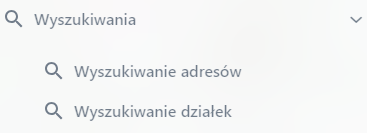

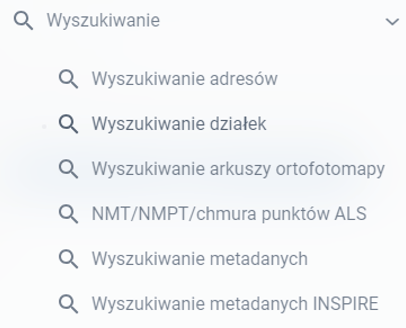

• Wyszukiwanie:

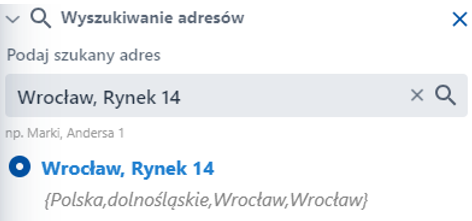

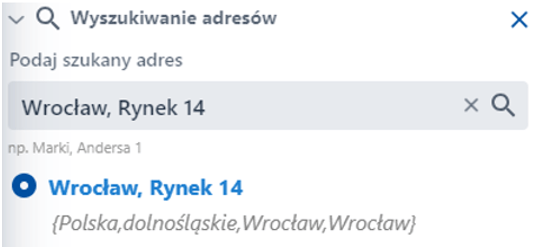

  • Wyszukiwanie adresów

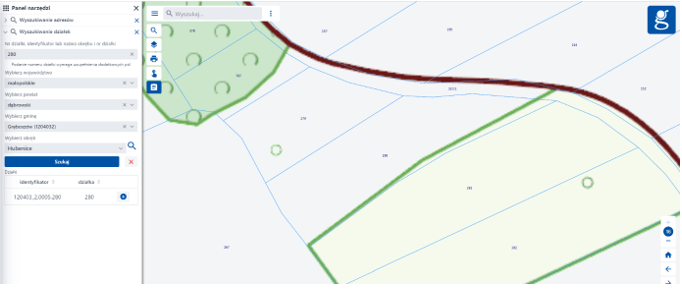

  • Wyszukiwanie działek

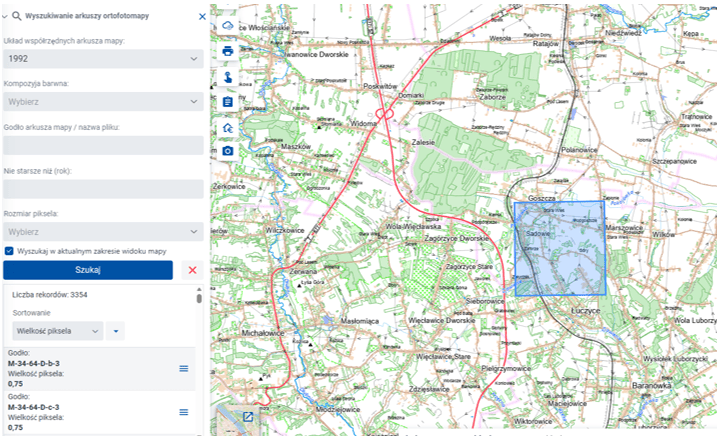

  • Wyszukiwanie arkuszy ortofotomapy

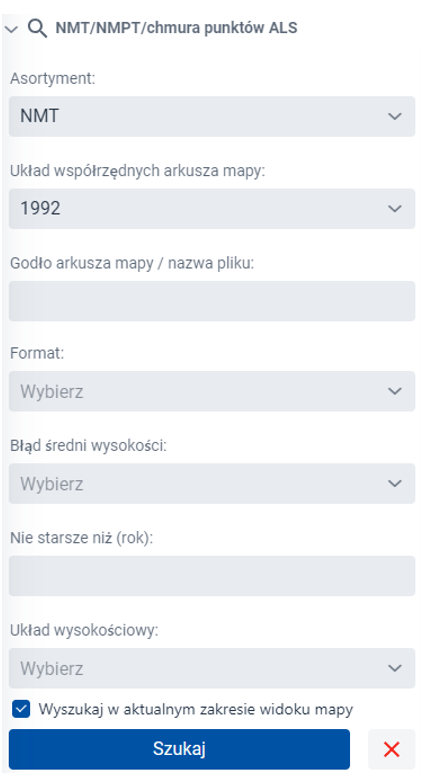

  • NMT/NMPT/chmura punktów ALS

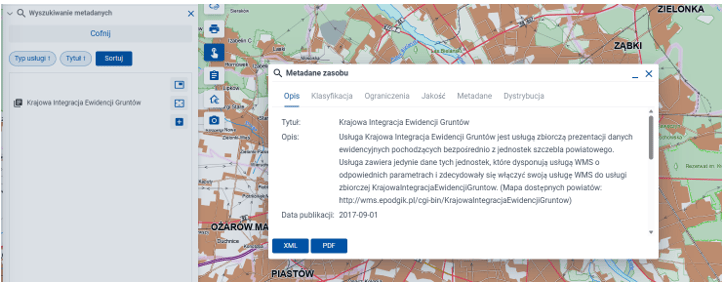

  • Wyszukiwanie metadanych
  • Wyszukiwanie metadanych INSPIRE
• Udostępnij:
  • Link do kompozycji mapowej
  • Zakładki
  • Osadź mapę

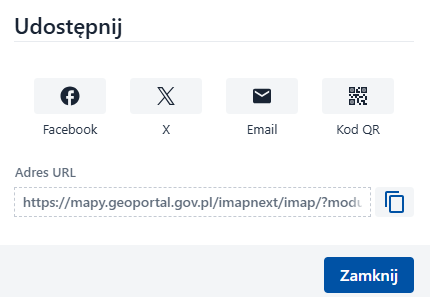

  • Udostępnij moją lokalizację
• Edytor wydruków
• Ustawienia
• Pomoc
• Deklaracja dostępności
• Zgłoś błąd

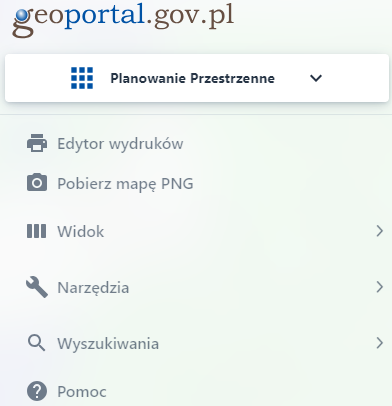

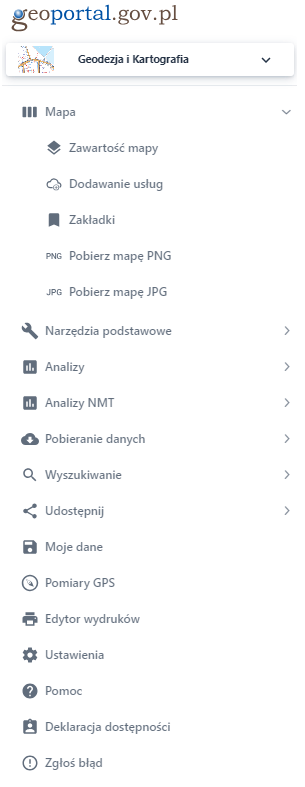

Rysunek 45 Pasek menu głównego

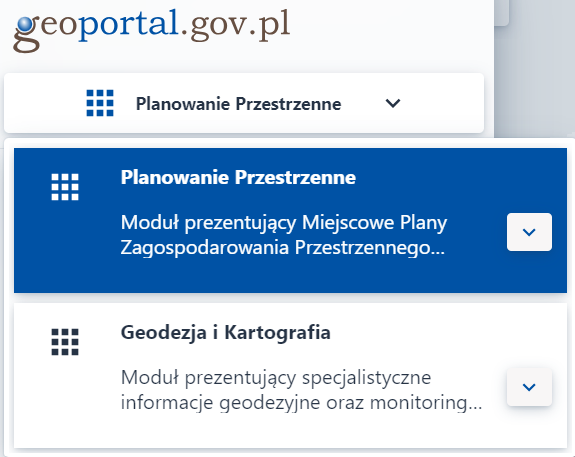

Wybór modułu

Funkcjonalność opisana w rozdziale Panel zmiany modułów

Mapa

Zawartość zakładki ‘Mapa’ zawiera następujące narzędzia:

• Zawartość mapy,
• Dodawanie usług,
• Zakładki,
• Pobierz mapę PNG,
• Pobierz mapę JPG.

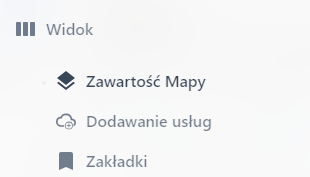

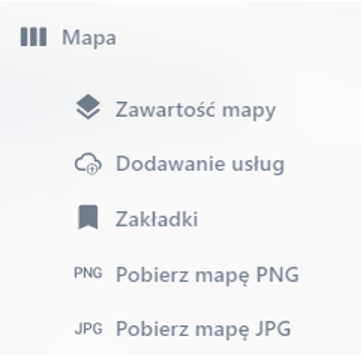

Rysunek 46 Zawartość zakładki ‘Mapa’

Zawartość mapy

Funkcjonalność opisana w rozdziale Zawartość mapy

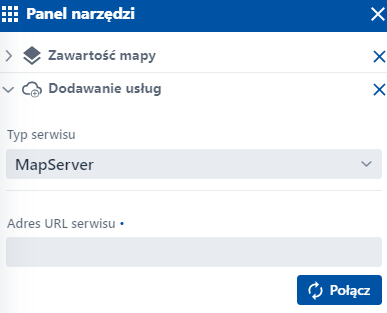

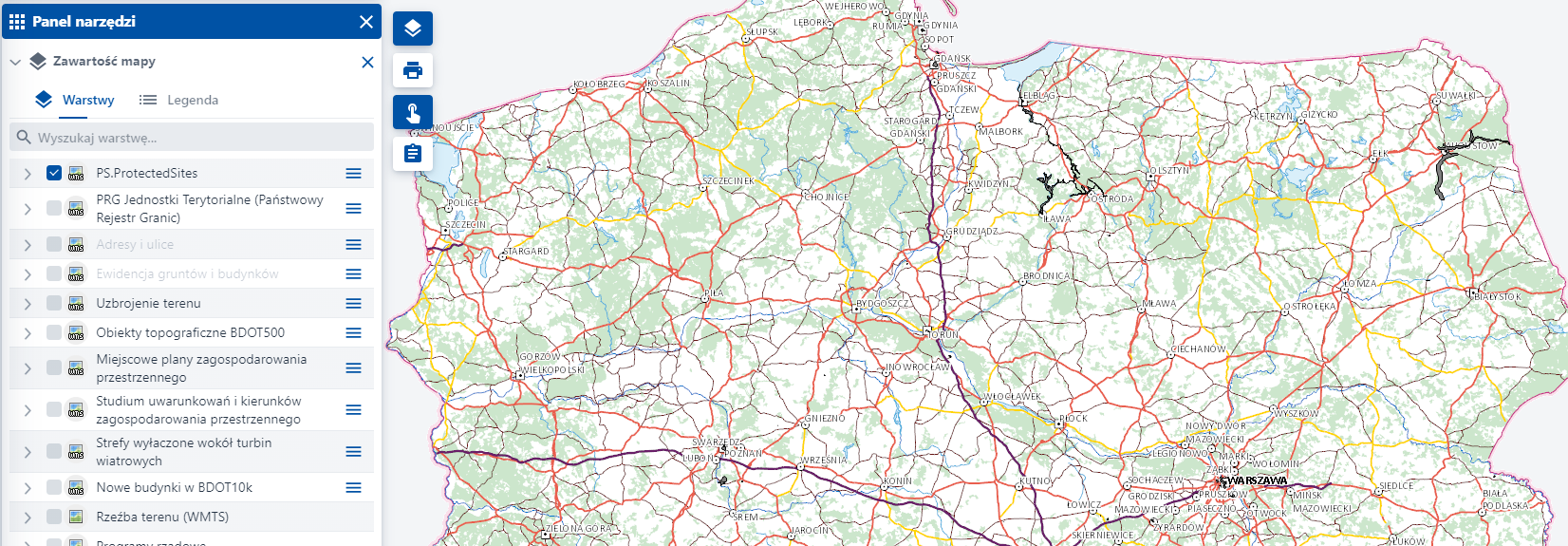

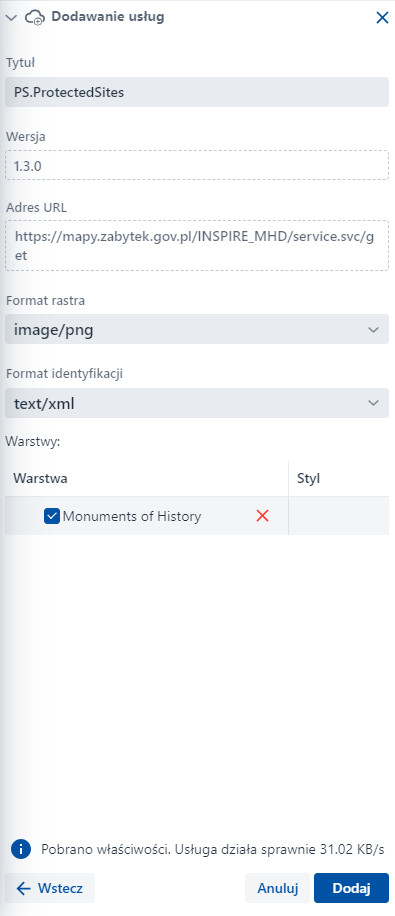

Dodawanie usług

Funkcjonalność opisana w rozdziale Dodawanie usług

Zakładki

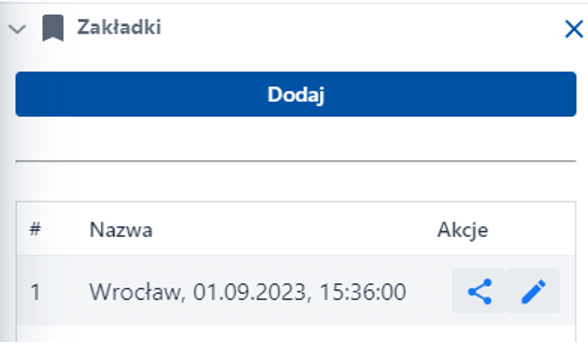

Funkcjonalność ‘Zakładki’ umożliwia dodanie odnośnika do predefiniowanego widoku mapy, do którego Użytkownik może powrócić w dowolnym momencie korzystania z aplikacji.

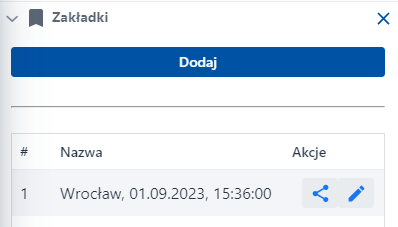

Rysunek 47 Widok okna ‘Zakładki’

Nową zakładkę Użytkownik dodaję wykorzystując przycisk ‘Dodaj’ , natomiast do edycji (zmiany nazwy lub usunięcia) oraz udostępniania służą przyciski funkcyjne

• Udostępnij – narzędzie umożliwiające udostępnienie stworzonej zakładki do mediów społecznościowych, wysłanie emaila lub pobranie kodu QR

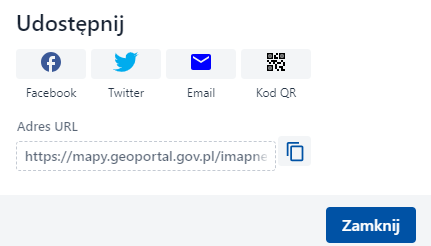

Rysunek 48 Zakładki - udostępnianie

• Edytuj - narzędzie umożliwiające edycje nazwy zakładki.

Rysunek 49 Zakładki – Edycja

Pobierz mapę (PNG, JPG)

Funkcjonalność opisana w rozdziale ‘Pobierz mapę (PNG, JPG)’.

Narzędzia podstawowe

Zakładka ‘Narzędzia podstawowe’ grupuje następujące narzędzia aplikacji:

• Mierz odległość,
• Mierz powierzchnię,
• Szkicowanie,
• Wyczyść szkic.

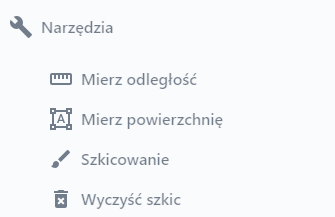

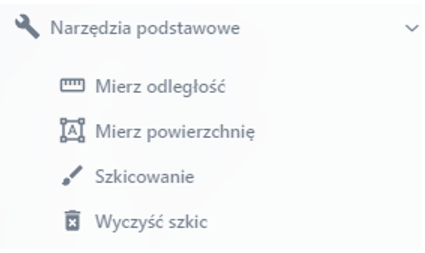

Rysunek 50 Zawartość zakładki ‘Narzędzia podstawowe’

Mierz odległość

Funkcjonalność ‘Mierz odległość’ daje możliwość szybkiego zmierzenia odległości prostych oraz krzywych. Mierzenie zaczyna się poprzez kliknięcie lewego przycisku myszy, który rozpoczyna pomiar, każde pojedyncze kliknięcie wyznacza punkt załamania linii pomiarowej i tworzenie krzywej pomiarowej, natomiast dwukrotne naciśnięcie lewego przycisku myszy powoduje zakończenie pomiaru. Wyświetlany pomiar w zależności od skali, podawany jest w metrach lub kilometrach z dokładnością do centymetra lub w kilometrach z dokładnością do dziesiątek metrów.

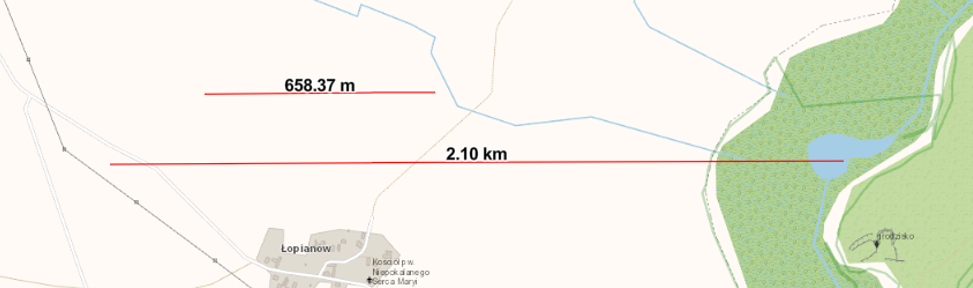

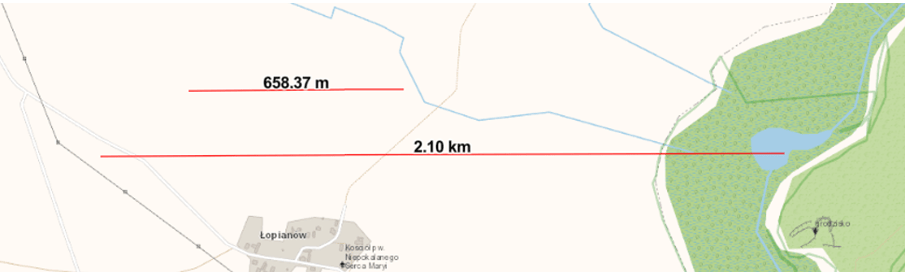

Rysunek 51 Funkcja ‘Mierz odległość’

Mierz powierzchnie

Funkcjonalność ‘Mierz powierzchnie’ daje możliwość szybkiego pomiaru pola powierzchni. Mierzenie zaczyna się poprzez kliknięcie lewego przycisku myszy, który rozpoczyna pomiar. Każde kolejne kliknięcie wyznacza następny punkt wielokąta składającego się na mierzoną powierzchnię, a dwukrotne kliknięcie lewego przycisku myszy powoduje zamknięcie wielokąta pomiarowego. Wyświetlany pomiar w zależności od skali, podawany jest w metrach lub kilometrach kwadratowych z dokładnością do części setnych.

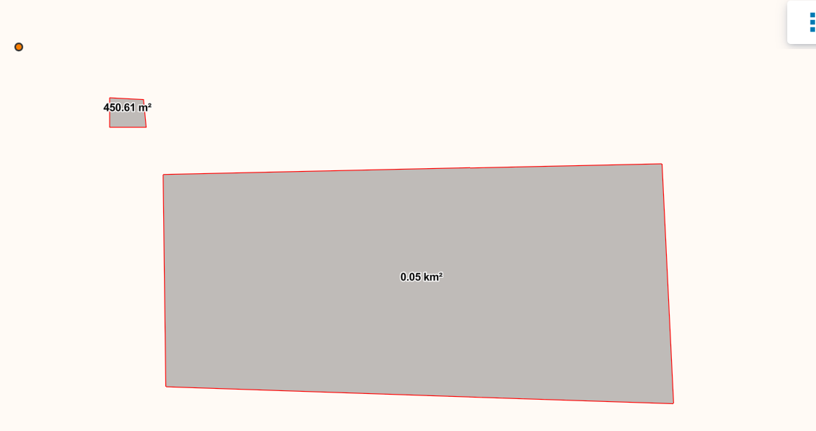

Rysunek 52 Funkcja ‘Mierz powierzchnię’

Szkicowanie

Funkcjonalność ‘Szkicowanie’ umożliwiająca tworzenie oraz dodawanie do mapy obiektów punktowych, liniowych i powierzchniowych, a także ich modyfikację. Użytkownik może korzystać z narzędzi pozwalających na wykonywanie zaawansowanych przekształceń geometrycznych. Utworzone obiekty można zapisywać, odczytywać oraz edytować.

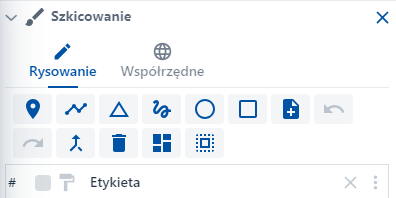

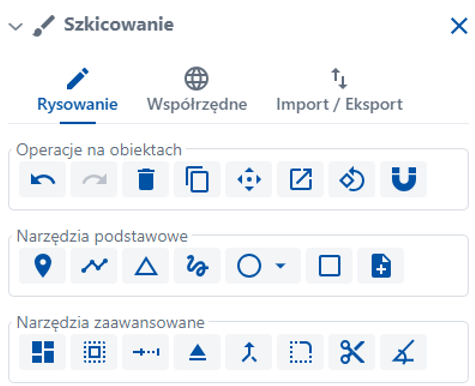

Rysunek 53 Okno ‘Szkicowanie’

W górnej części okna znajduje się pasek funkcyjny, który umożliwia przechodzenie pomiędzy poszczególnymi zakładkami:

• Rysowanie,
• Współrzędne,
• Import/Eksport.

Rysowanie

W zakładce ‘Rysowanie’ Użytkownik ma możliwość ręcznego wprowadzania danych do szkicownika oraz wykonywania na nich żądanych operacji.

Zakładka podzielona jest na 3 sekcje:

• Operacje na obiektach
• Narzędzia podstawowe
• Narzędzia zaawansowane

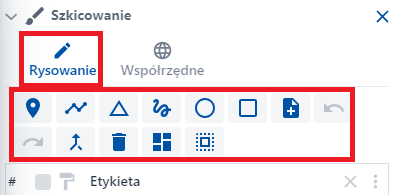

Rysunek 54 Zakładka ‘Rysowanie’

Aby wykonać wybrane operacje na wprowadzonych obiektach, należy je zaznaczyć na liście oraz upewnić się, że mają włączony tryb widoczności .

Sekcja ‘Operacje na obiektach’ grupuje takie funkcjonalności jak:

• - Cofnij – cofa poprzednio wykonaną operację
• - Ponów – wznawia poprzednio cofniętą operację
• - Usuń zaznaczone – usuwa zaznaczone elementy

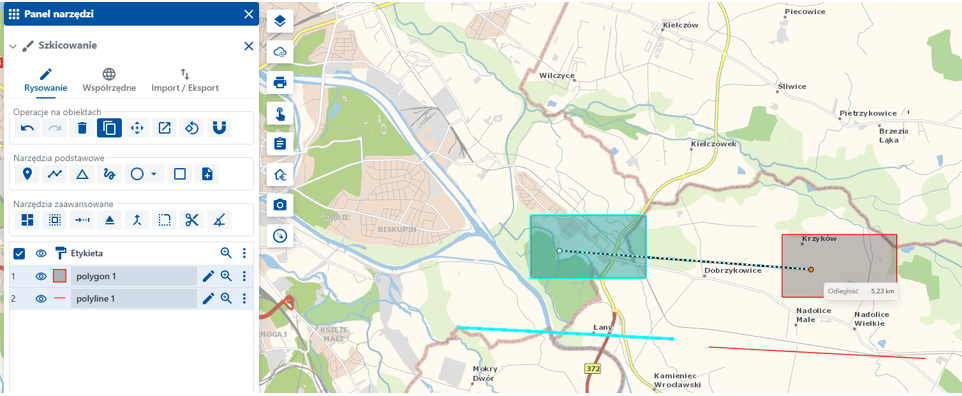

• Kopiuj - Po wybraniu obiektów i zaznaczeniu opcji ‘Kopiuj’ należy wskazać punkt bazowy lub pomocniczy, przytrzymując klawisz ‘Alt’.

Rysunek 55 Funkcjonalność Kopiuj

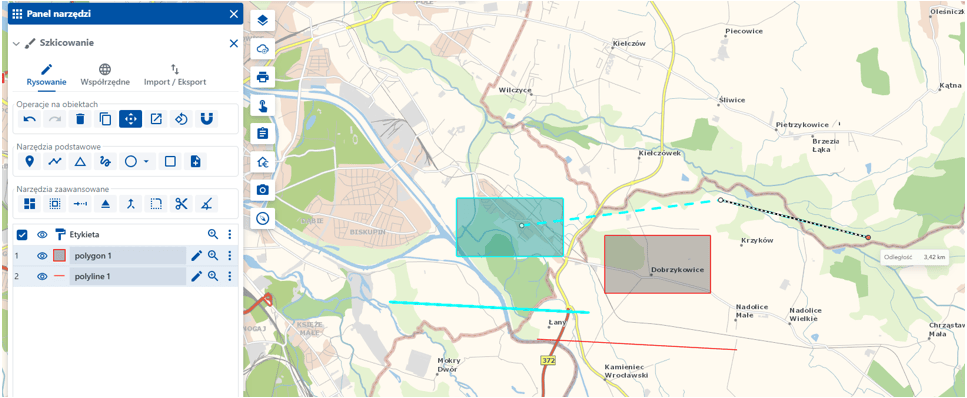

• Przesuń - Po zaznaczeniu obiektu/obiektów należy wskazać punkt bazowy lub pomocniczy, przytrzymując klawisz ‘Alt’. Po określeniu i wskazaniu miejsca docelowego obiekty zostaną przesunięte.

Rysunek 56 Funkcjonalność Przesuń

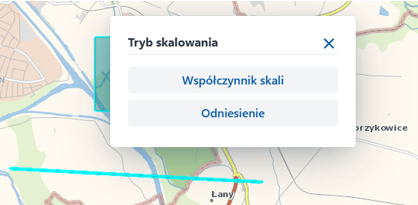

• Skaluj – po wybraniu funkcjonalności system wyświetla dwa możliwe tryby skalowania:

Rysunek 57 Opcja skalowania

• Współczynnik skali - Po wybraniu tej opcji należy wskazać punkt bazowy oraz określić współczynnik skali. Punkt bazowy wskazywany jest na mapie – wyznacza środek operacji skalowania i pozostaje nieruchomy. Następnie użytkownik dostosowuje rozmiar obiektu i zatwierdza operację lewym przyciskiem myszy. Wyświetlane okno umożliwia doprecyzowanie współczynnika skali: wartość większa niż 1 powoduje powiększenie obiektu, natomiast wartość z zakresu od 0 do 1 – jego pomniejszenie. Aby zakończyć operację, należy wybrać jedną z opcji: Skaluj (przeskalowanie oryginalnego obiektu) lub Kopiuj i skaluj (pozostawienie oryginału bez zmian i utworzenie przeskalowanej kopii).

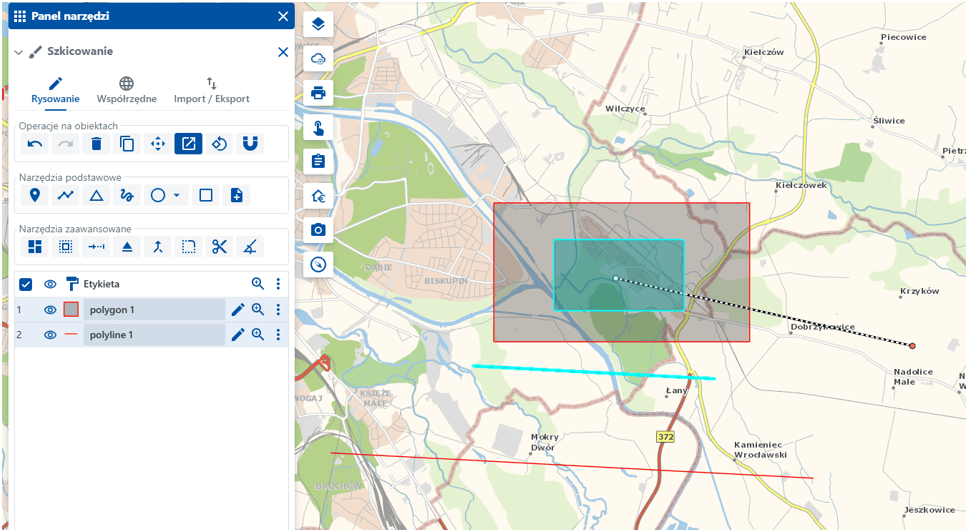

Rysunek 58 Opcja współczynnik skali

• Odniesienie - W tym trybie należy określić długość odniesienia, rysując linię poprzez wskazanie punktu początkowego i końcowego. Podczas rysowania możliwe jest wykorzystanie snapowania (przyciągania) do wierzchołków, przytrzymując klawisz CTRL. Następnie wskazywana jest nowa długość odniesienia i operacja zatwierdzana lewym przyciskiem myszy. Tryb ten umożliwia skalowanie obiektu lub grupy obiektów na podstawie proporcji pomiędzy długością odniesienia a nową długością.

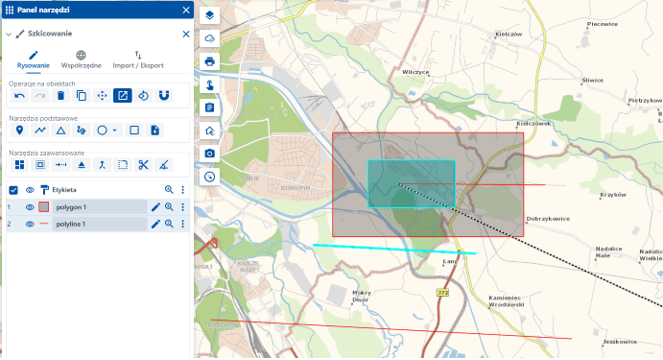

Rysunek 59 Opcja odniesienie

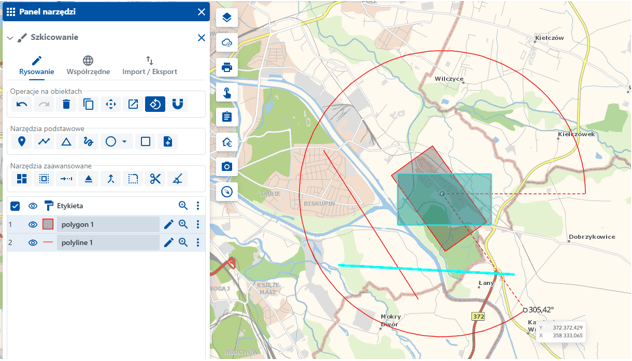

• Obróć - Po wybraniu opcji należy wskazać punkt bazowy, a następnie określić kąt obrotu.. Po ponownym kliknięciu pojawi się okno, w którym można skorygować kąt oraz wybrać, czy obiekt ma zostać obrócony, czy ma zostać utworzona jego obrócona kopia.

Rysunek 60 Opcja Obróć

• - Włączenie funkcjonalności umożliwia przyciąganie obiektów do punktów należących do już istniejących obiektów na mapie.

Druga sekcja ‘Narzędzia podstawowe’ grupuje listę obiektów jaką użytkownik ma możliwość dodania do widoku okna mapy:

• - Punkt – dodaje punkt do szkicu poprzez wskazanie ręczne lokalizacji.
• - Linia – dodaje linię bądź krzywą do szkicu poprzez ręczne wskazanie kolejnych punktów.
• - Poligon – dodaje poligon do szkicu poprzez ręczne wskazanie kolejnych punktów definiujących kształt poligonu .
• - Kształt – dodaje nieregularny kształt poprzez narysowanie dowolnego kształtu na mapie przytrzymując lewy przycisk myszy.
• - Koło – użytkownik ma możliwość dodania obiektu na dwa sposoby:
  • Koło - dodanie koła do szkicu poprzez zaznaczenie jego środka lewym przyciskiem myszy, a następnie wyznaczenie odpowiedniego promienia.
  • Zdefiniuj okrąg – system wyświetla okno do wprowadzenia parametrów okręgu. Można określić współrzędne środka, wpisując je ręcznie lub wskazując punkt na mapie za pomocą ikony pinezki. Następnie należy wprowadzić długość promienia i zatwierdzić operację przyciskiem ‘Zapisz’.

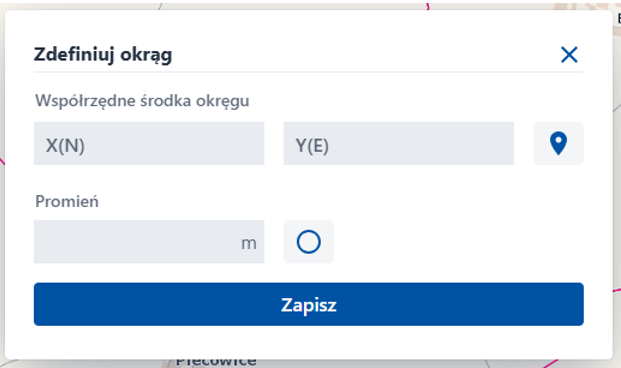

Rysunek 61 Opcja Zdefiniuj okrąg

• - Prostokąt – dodaje prostokąt do szkicu poprzez manualne wyrysowanie na mapie.
• - Notatka – zaznacza obszar i dodaje notatkę.

Podczas tworzenia elementów dostępna jest opcja snapowania do innych elementów po wcześniejszym naciśnięciu i przytrzymaniu przycisku ‘CTRL’.

Trzecia sekcja grupuje narzędzia zaawansowane, do których należą:

• - Połącz zaznaczone – łączy zaznaczone szkice.
• - Buforuj zaznaczone – tworzy bufor wokół zaznaczonych elementów.
• - Przedłuż lub skróć linię - po wybraniu funkcjonalności należy zaznaczyć linię na mapie, a następnie przesunąć wzdłuż niej kursor, aby wyznaczyć nową długość. Po ponownym kliknięciu pojawi się okno, w którym można wprowadzić wartość przedłużenia lub skrócenia (wartość ujemna oznacza skrócenie). Akcję należy zakończyć przyciskiem ‘Zapisz’.
• - Odsunięcie równoległe - narzędzie umożliwia równoległe odsunięcie linii. Podczas operacji wyświetlane jest okno z dynamicznie aktualizowaną wartością odległości odsunięcia. Po jej zakończeniu użytkownik może zmodyfikować odległość oraz zdecydować, czy linia ma zostać skopiowana, czy przeniesiona w nowe miejsce.
• - Scal linie – scala dwie wybrane linie.
• - Dotnij - umożliwia docięcie jednego obiektu za pomocą drugiego. Po zaznaczeniu obiektów do docięcia należy wybrać opcję Dotnij, a następnie wskazać obiekt, który posłuży jako obszar docięcia.
• - Przetnij - Po dodaniu obiektu i wybraniu opcji ‘Przetnij’ należy wybrać sposób podziału, wciskając odpowiednią cyfrę na klawiaturze:
  • 1 – podział wrysowaną linią (opcja domyślna),
  • 2 – podział istniejącym obiektem (linią lub poligonem) W przypadku pierwszej opcji należy wrysować linię podziału, natomiast przy wyborze drugiej – wskazać istniejący obiekt, który posłuży do podziału.
• - Pomiar kąta - Po wskazaniu dwóch linii użytkownik wybierając odpowiedni przycisk na klawiaturze może wybrać, które kąty mają być mierzone:
  • 1 – kąty wierzchołkowe (ustawienie domyślne),
  • 2 – kąty wewnętrzne i zewnętrzne. Między rodzajami kątów można swobodnie przełączać się w trakcie pomiaru, wybierając odpowiednie cyfry na klawiaturze.

W dolnej części okna znajdują się wszystkie wylistowane kolejno tworzone obiekty oraz operacje z nimi związane

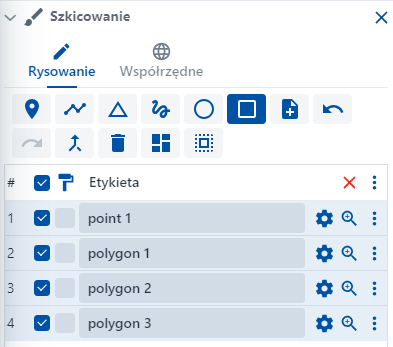

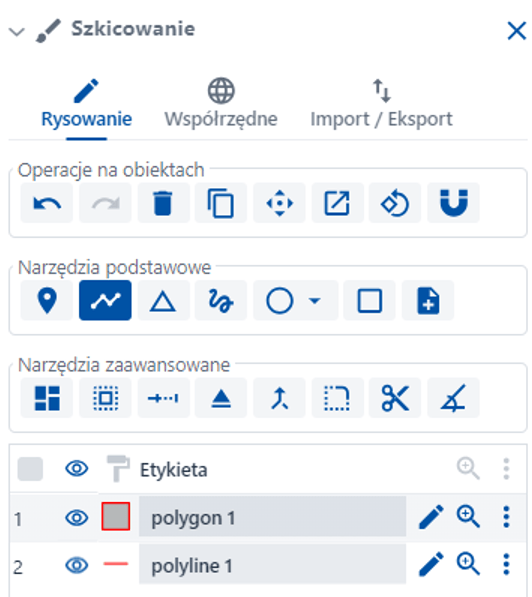

Rysunek 62 Lista wprowadzonych szkiców

Gdzie:

• - pole wyboru, odpowiadające za zaznaczenie wszystkich obiektów.
• - przycisk odpowiedzialny za włączenie/wyłączenie widoczności obiektów.
• - Symbolizacja – przycisk umożliwiający wykonanie symbolizacji dodanego obiektu.
• - nazwa tworzonego obiektu.
• - Przybliż – funkcja przybliżenia do obiektów na liście.
• - Menu – przycisk otwierający menu kontekstowe dla wszystkich dodanych obiektów, gdzie Użytkownik ma możliwość włączenia lub wyłączenia etykiety.

Rysunek 63 Opcje menu kontekstowego dla obiektu

Użytkownik wybierając przycisk ‘Symbolizacji’ zostaje automatycznie przeniesiony do okna symbolizacji obiektu, gdzie ma możliwość zdefiniowania symbolów graficznych wyświetlanych obiektów punktowych oraz poligonowych.

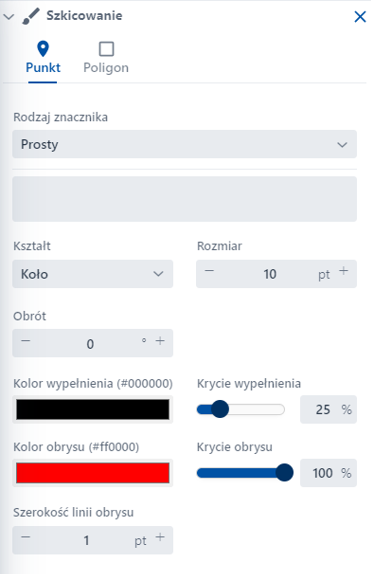

Rysunek 64 Funkcja symbolizacji znaku prostego

Rysunek 65 Funkcja symbolizacji dla obiektu liniowego

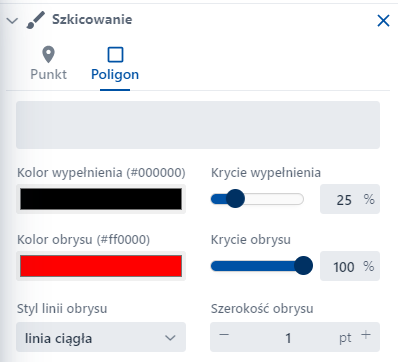

Rysunek 66 Funkcja symbolizacji obiektów poligonowych

Dla obiektu punktowego istnieje możliwość wyboru wyświetlanego znaku (prosty lub graficzny):

• dla znaku prostego wyświetlone zostają opcje, którymi Użytkownik definiuje kształt, rozmiar, obrót, kolor wypełnienia oraz kolor i szerokość obrysu punktu (powyższy rysunek),
• dla znaku graficznego Użytkownik może pobrać z dysku lokalnego lub ze strony internetowej obraz i zadać mu parametry szerokości, wysokości, przesunięcia oraz obrót.

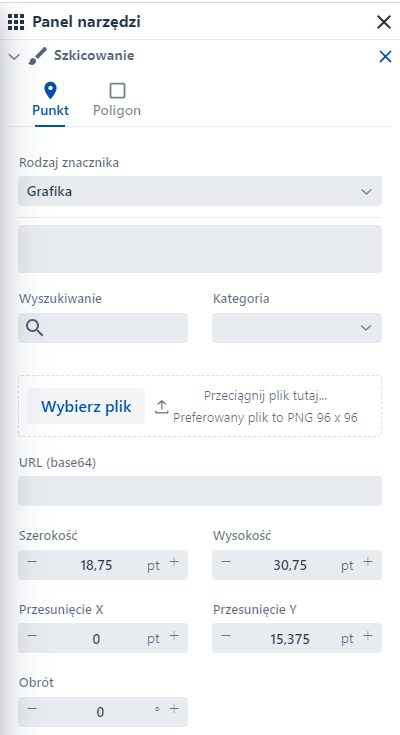

Rysunek 67 Funkcja symbolizacji znaku graficznego

W obiektach liniowych Użytkownik ma możliwość edycji koloru, pokrycia oraz stylu i szerokości linii.

W przypadku obiektów poligonowych Użytkownik może zmienić kolor i pokrycie wypełnienia figury oraz kolor, krycie, styl linii i szerokość obrysu.

Dla każdego dodanego obiektu w szkicowniku dostępne są 3 funkcjonalności:

• Edytuj obiekt
• Przybliż
• Menu kontekstowe

Rysunek 68 Opcje dla obiektów w szkicowniku

Edytuj obiekt ‘Edytuj obiekt’ Wybranie tej funkcjonalności przez Użytkownika powoduje włączenie trybu modyfikacji geometrii dodanego obiektu. Obiekt w oknie mapy przechodzi w tryb edycji, w którym wyświetlane są wierzchołki służące do zmiany jego geometrii. Zaznaczenie wybranego wierzchołka lewym przyciskiem myszy i przeciągnięcie go w dowolnym kierunku powoduje modyfikację geometrii obiektu. Operacja kończy się w momencie zwolnienia przycisku myszy. Dodatkowo użytkownik ma możliwość wstawiania kolejnych wierzchołków poprzez wybranie lewym przyciskiem myszy ikony

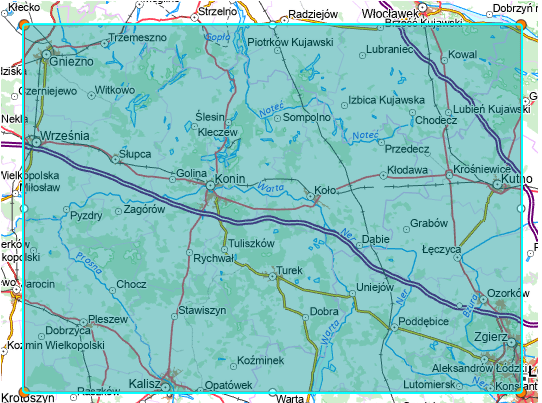

Rysunek 69 Edycja obiektu

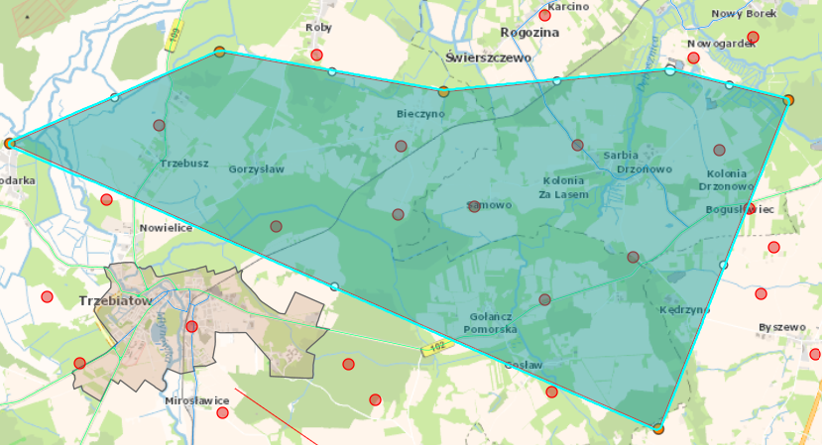

Jeśli obiekt znajduje się w trybie modyfikacji, ponowne kliknięcie jego geometrii lewym przyciskiem myszy umożliwia zmianę rozmiaru obiektu poprzez edycję wierzchołków. Użytkownik zaznacza wybrany wierzchołek lewym przyciskiem myszy i przeciągając go, ustala pożądaną wielkość obiektu. Operacja kończy się w momencie zwolnienia przycisku myszy.

Dodatkowo w tym trybie istnieje możliwość zmiany obrotu obiektu za pomocą przycisku (ikona ‘koła’) . Operacja obrotu wykonywana jest w sposób analogiczny do zmiany rozmiaru obiektu.

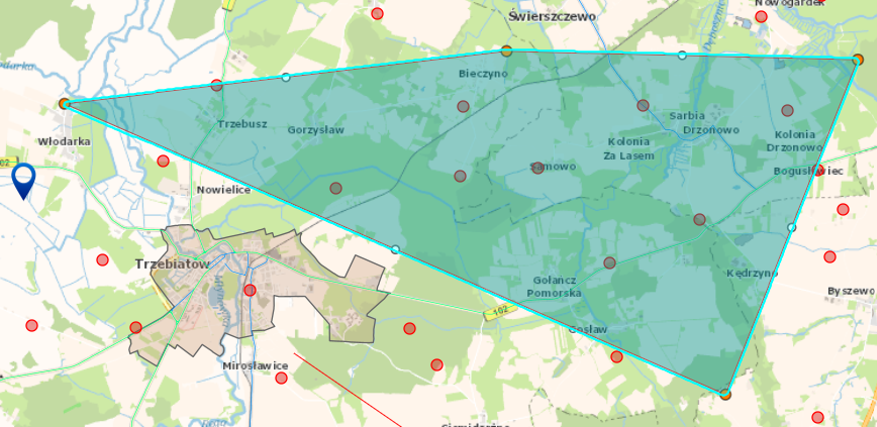

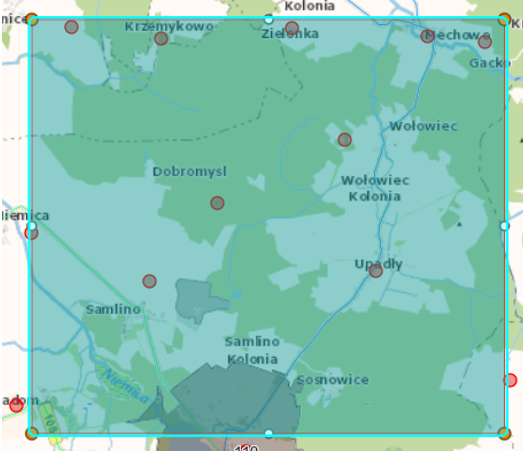

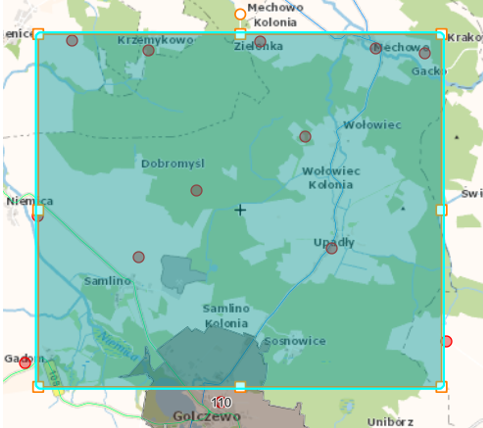

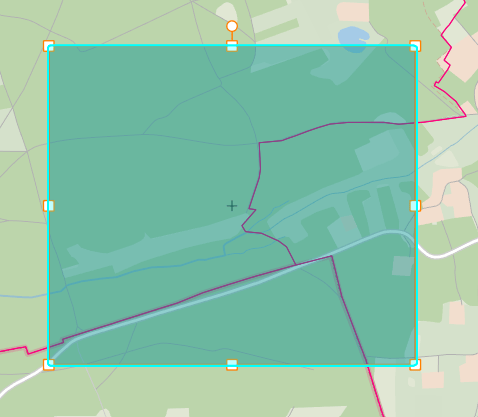

Rysunek 70 Zmiana geometrii obiektu

Ustawienie kursora myszy na powierzchni obiektu umożliwia jego przesuwanie i zmianę położenia poprzez przytrzymanie lewego przycisku myszy i przeciągnięcie w wybranym kierunku. Operacja kończy się w momencie zwolnienia przycisku myszy.

Przybliż ‘Przybliż’ Funkcjonalność przybliżająca widok okna mapy do wybranego obiektu z listy.

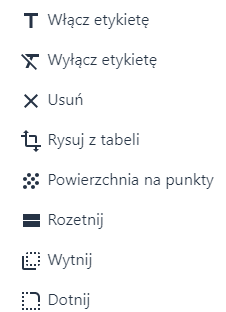

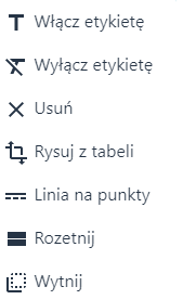

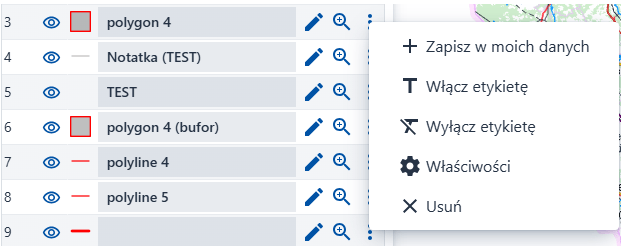

Menu kontekstowe Otwierając menu kontekstowe przy konkretnym obiekcie system wyświetla listę akcji dostępnych dla obiektu.

Rysunek 71 Menu kontekstowe dla grupy obiektów

Należą do nich:

• Zapisz w moich danych – funkcjonalność umożliwiająca zapisanie dodanych obiektów w zakładce ‘Moje dane’.
• Włącz etykietę – funkcja umożliwiająca włączenie widoczności etykiety na obiekcie w oknie mapy.
• Wyłącz etykietę - funkcja umożliwiająca wyłączenie widoczności etykiety na obiekcie w oknie mapy.
• Narzędzie ‘Właściwości’ pozwala Użytkownikowi na wyświetlenie i edytowanie zaawansowanych ustawień wybranego punktu, linii czy poligonu. Okno właściwości dla każdego typu danych występuje zawsze z czterema zakładkami Atrybuty, Styl, Etykieta oraz Miary

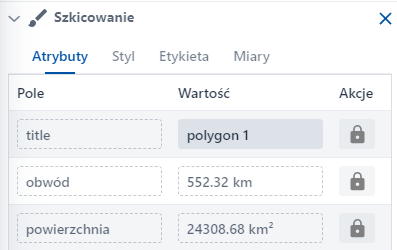

Rysunek 72 Zakładka ‘Atrybuty’ we właściwościach obiektu

Atrybuty

W oknie ‘Atrybuty’ przechowywane są właściwe dane dla odpowiednich typów elementów:

• Punktu – współrzędne.
• Linii – długość w metrach lub kilometrach.
• Poligonu – obwód w metrach i pole powierzchni w metrach kwadratowych lub kilometrach kwadratowych.

Użytkownik może dodać kolejne wartości do listy wpisując w puste pola żądane wartości oraz wybierając przycisk ‘Dodaj’

Rysunek 73 Opcja dodawania wartości

Styl

Okna ‘Styl’ oraz ‘Symbolizacja’ zawierają zestaw narzędzi umożliwiający zmianę sposobu prezentacji graficznej danych. Ustawienia zapisane w zakładce ‘Symbolizacja’ stosowane są globalnie (dla wszystkich symboli o tej samej geometrii) zaś ustawienia w zakładce ‘Właściwości’ w oknie ‘Styl’ zostają zastosowane lokalnie tylko dla wybranego elementu.

Etykieta

W oknie ‘Etykieta’ znajduje się szeroki zakres funkcji dotyczących opisowej szaty graficznej danego elementu. Użytkownik może włączyć lub wyłączyć etykietę oraz zdecydować o elemencie etykietowania (np. nazwa lub współrzędne dla warstwy punktowej). Z tego poziomu dostępne są również opcje: zmiany czcionki, jej rozmiaru, koloru, krycia, pogrubienia, interlinii, podkreślenia, przekreślenia oraz wyrównania. Możliwy jest także obrót, przesunięcie tekstu oraz jego otoczki.

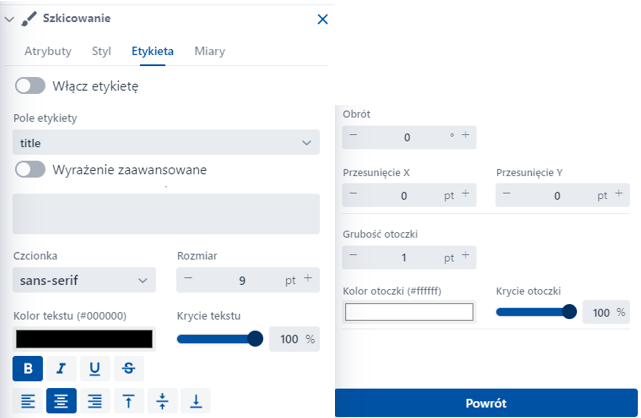

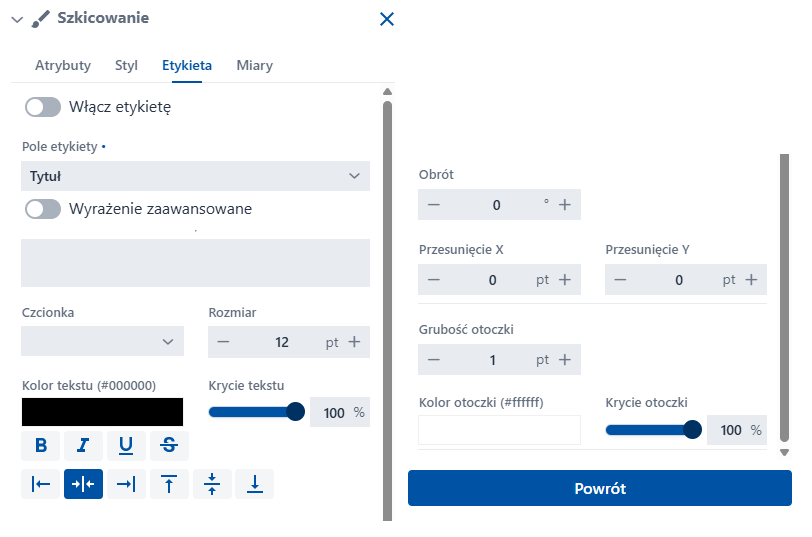

Rysunek 74 Zakładka ‘Etykieta’ we właściwościach obiektu

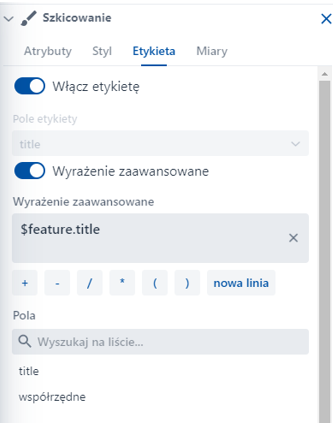

Rysunek 75 Zakładka ‘Etykieta’ – wyrażenia zaawansowane

Miary

W oknie ‘Miary’ istnieje możliwość włączenia opcji ‘Pokaż pomiary częściowe’ (przy wcześniejszym włączeniu opcji ‘Włącz etykietę’ oraz wybraniu wartości ‘obwód’ lub ‘powierzchnie’ w oknie ‘Etykieta’). Miary pola powierzchni oraz obwodu prezentowane mogą być w różnych jednostkach miary. Do skopiowania miar służy przycisk ‘Kopiuj’

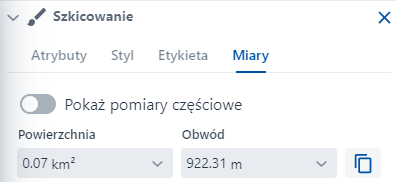

Rysunek 76 Zakładka ‘Miary’ we właściwościach obiektu

• Usuń – funkcjonalność służy do usuwania wybranego obiektu.

Współrzędne

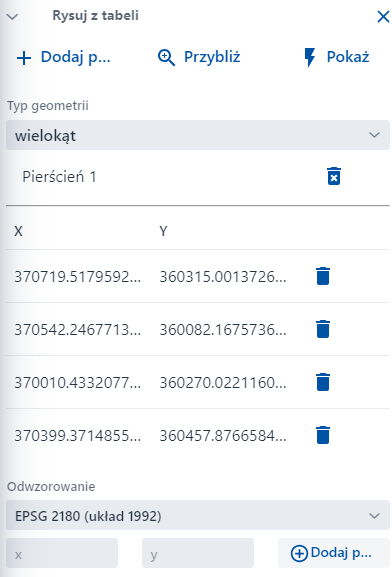

W zakładce ‘Współrzędne’ Użytkownik może dodać punkt do szkicownika poprzez wskazanie odpowiedniego układu współrzędnych oraz odpowiednich wartości X i Y.

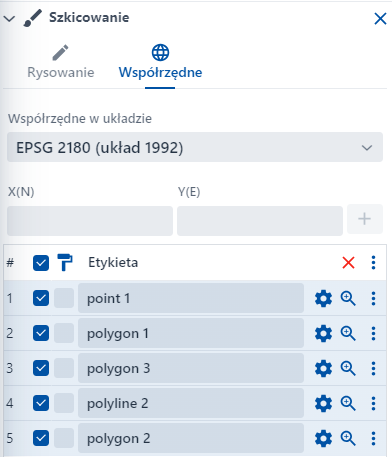

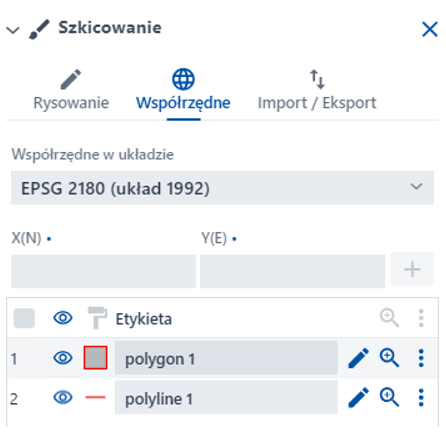

Rysunek 77 Zakładka ‘Współrzędne’ – Szkicowanie

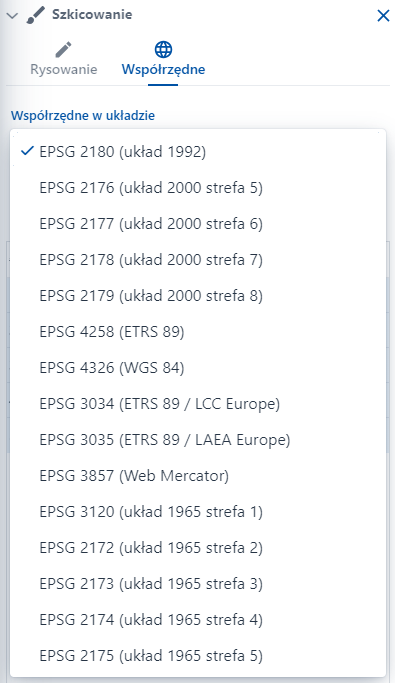

Rysunek 78 Dostępne Układy współrzędnych

Pozostałe funkcje są tożsame z funkcjami opisanymi w punkcie 'Rysowanie'.

Import/Eksport

W zakładce ‘Import/Eksport’ zlokalizowane są dwie funkcjonalności:

• Zapisz do pliku
• Wczytaj z pliku

Zapisz do pliku

‘Zapisz do pliku’ Funkcjonalność umożliwia zapisanie utworzonego szkicu do jednego z dostępnych formatów plików: GeoJSON, GPX, GeoPackage, KML lub Shapefile. Użytkownik wybiera żądany format, a następnie używa przycisku ‘Zapisz’. System zapisuje szkic w wybranym formacie na dysku lokalnym.

Rysunek 79 Okno zapisu do pliku

Wczytaj z pliku

‘Wczytaj z pliku’ – narzędzie umożliwiające wczytanie punków z dysku lokalnego Użytkownika do widoku okna mapy w wybranym formacie. Akcje należy zakończyć przyciskiem ‘Wykonaj’. Importowane pliki nie mogą przekraczać 1MB.

Rysunek 80 Okno wczytania z pliku

Wyczyść szkic

Funkcjonalność ‘Wyczyść szkic’ służy do usuwania i czyszczenia z widoku okna mapy wszystkich wcześniej wprowadzonych obiektów, szkiców, pomiarów itd. Resetuje oraz przywraca domyślny wygląd widoku okna mapy.

Analizy

‘Analizy’ - sekcja zawierająca zestaw narzędzi umożliwiających wykonywanie analiz przestrzennych oraz pozyskiwanie szczegółowych informacji na podstawie danych mapowych. Dostępne funkcjonalności pozwalają m.in. na generowanie raportów o działkach, porównywanie danych, analizę zbiorów BDOT10k, a także planowanie tras i wyznaczanie stref dojazdu.

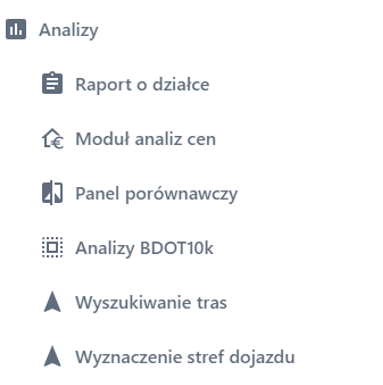

Rysunek 81 Zawartość zakładki ‘Analizy’

Raport o działce

Funkcjonalność opisana w rozdziale Raport o działce

Moduł analiz cen

OFunkcjonalność opisana w rozdziale Moduł analiz cen

Panel porównawczy

Panel porównawczy w Geoportalu umożliwia użytkownikowi zestawianie ze sobą różnych warstw danych przestrzennych na jednym ekranie, co pozwala na łatwiejsze porównanie map z różnych okresów lub o różnych właściwościach. Działa on na zasadzie nakładania na siebie wybranych map i pozwala na ich dynamiczne przeglądanie, co jest szczególnie użyteczne w przypadku ortofotomapy.

Panel porównawczy jest szczególnie przydatny przy analizie danych historycznych, np. porównaniu obecnych map z dawnymi ortofotomapami, co pozwala zobaczyć zmiany krajobrazu, zabudowy czy infrastruktury.

Dzięki panelowi porównawczemu w Geoportalu, Użytkownicy mogą w prosty i intuicyjny sposób dokonywać analizy przestrzennej, co jest nieocenione w planowaniu przestrzennym, analizach środowiskowych, urbanistycznych czy geograficznych.

Aby skorzystać z panelu porównawczego, Użytkownik w pierwszej kolejności wybiera żądany rodzaj ortofotomapy, a następnie tryb prezentacji: wertykalny lub horyzontalny. W celu rozpoczęcia porównania należy użyć przycisku ‘Włącz’.

System uruchamia tryb porównania wybranej ortofotomapy względem mapy podkładowej, a Użytkownik za pomocą suwaka umieszczonego w oknie mapy określa zakres porównania.

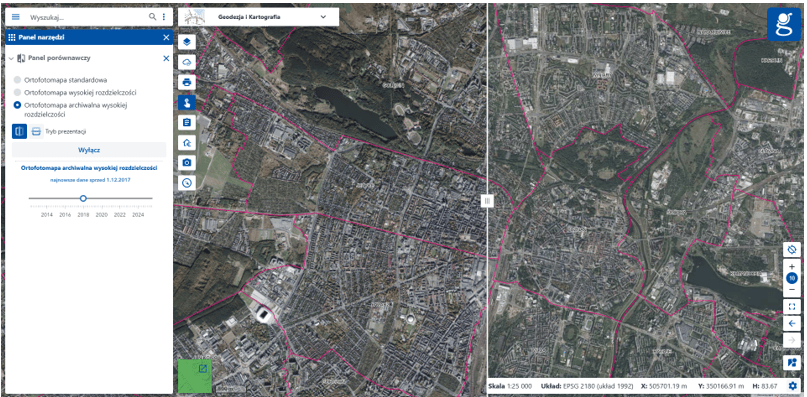

Rysunek 82 Panel porównawczy

Analizy BDOT10k

Narzędzie Analizy BDOT10k umożliwia przeprowadzanie zaawansowanych analiz na danych przestrzennych pochodzących z Bazy Danych Obiektów Topograficznych. Dzięki funkcjom selekcji atrybutowej oraz przestrzennej Użytkownik może przeszukiwać zbiory danych oraz prezentować uzyskane wyniki bezpośrednio na mapie.

Interfejs narzędzia składa się z kilku podstawowych elementów:

• Wybór grupy warstw: w pierwszej kolejności Użytkownik określa grupę warstw, na której chce wykonać analizę,

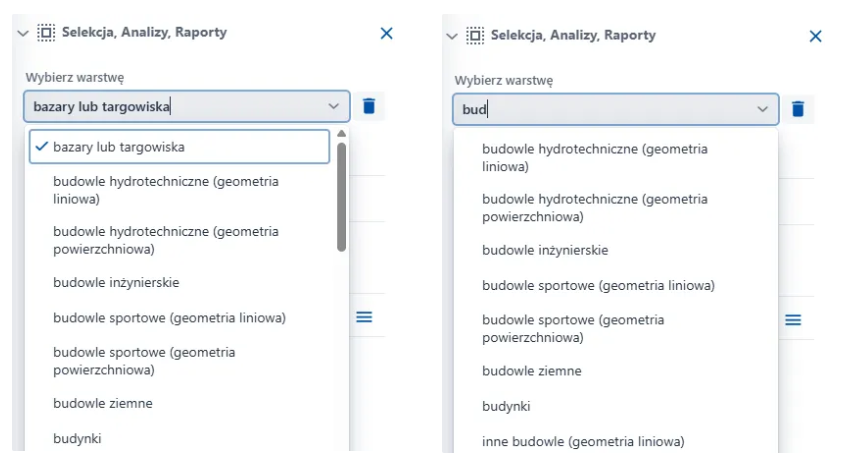

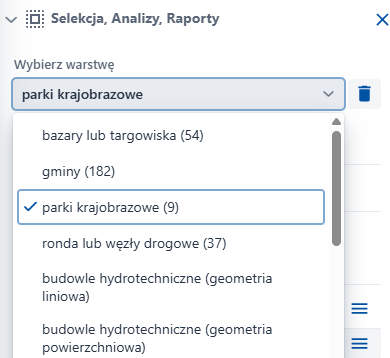

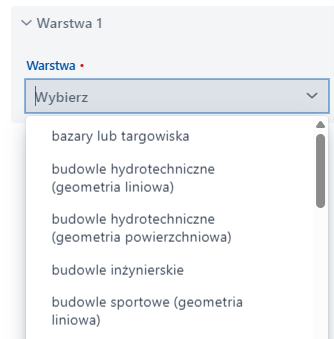

• Wybór warstwy: Użytkownik w oknie ‘Wybierz warstwę’ określa konkretną warstwę na której chce dokonać analizy. Wybór warstw określony jest i zawężony poprzez wybór odpowiedniej grupy warstw.
• Sekcja analiz, składająca się z trzech zakładek: Narzędzia, Atrybuty, Filtr przestrzenny

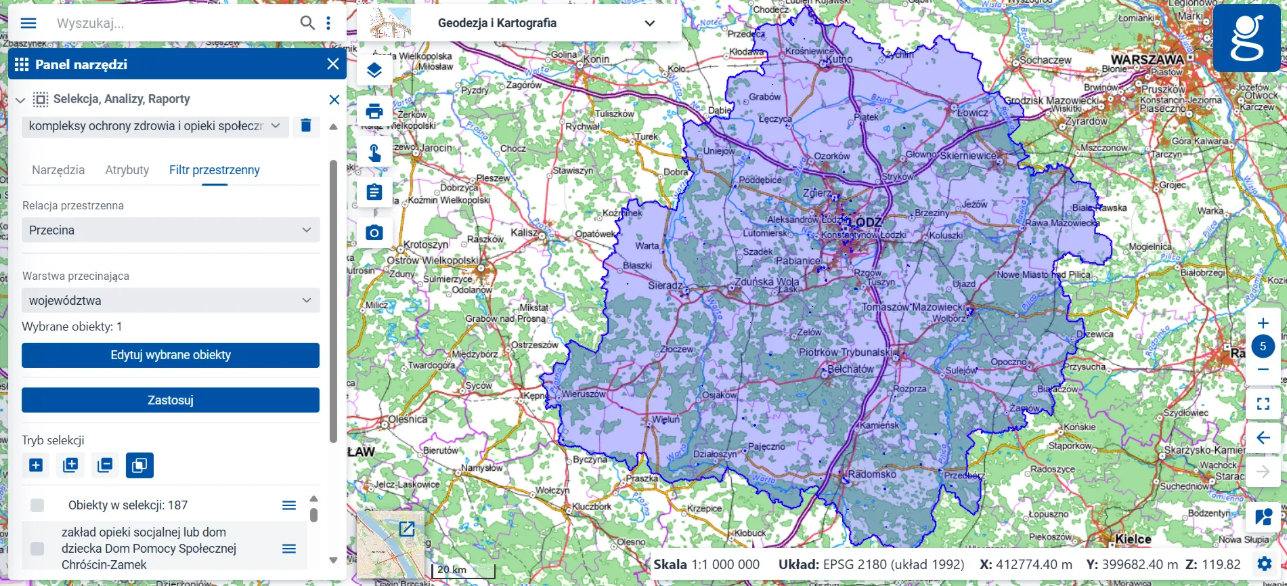

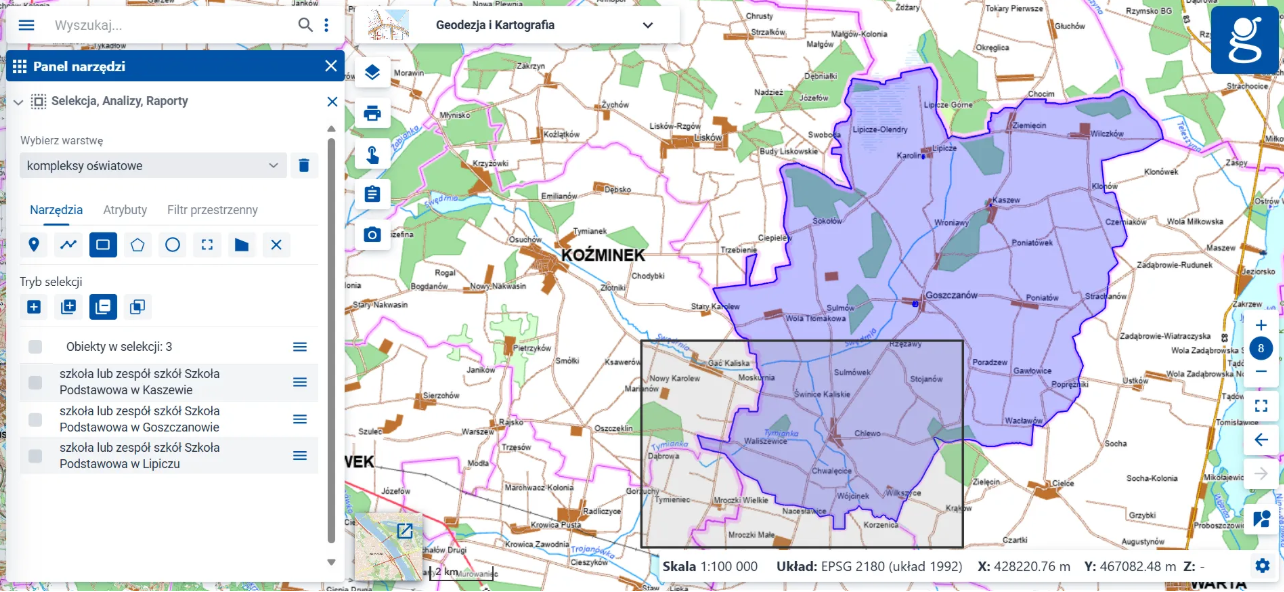

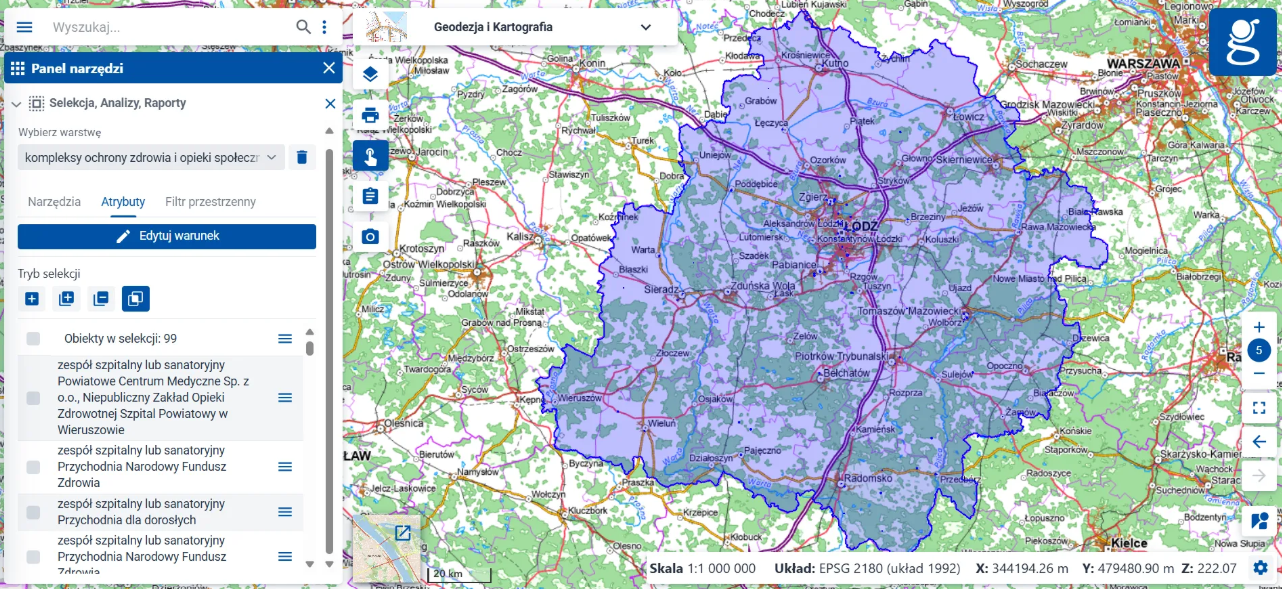

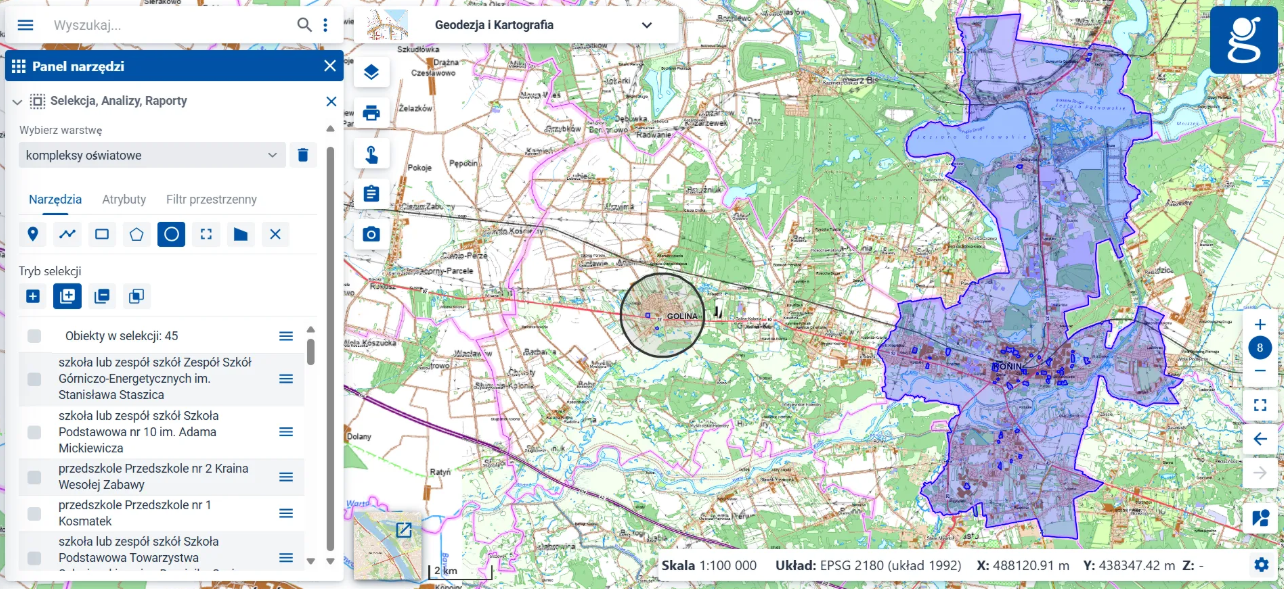

• Tryb selekcji: Nowa selekcja, Dodaj do selekcji, Usuń z selekcji, Część wspólna

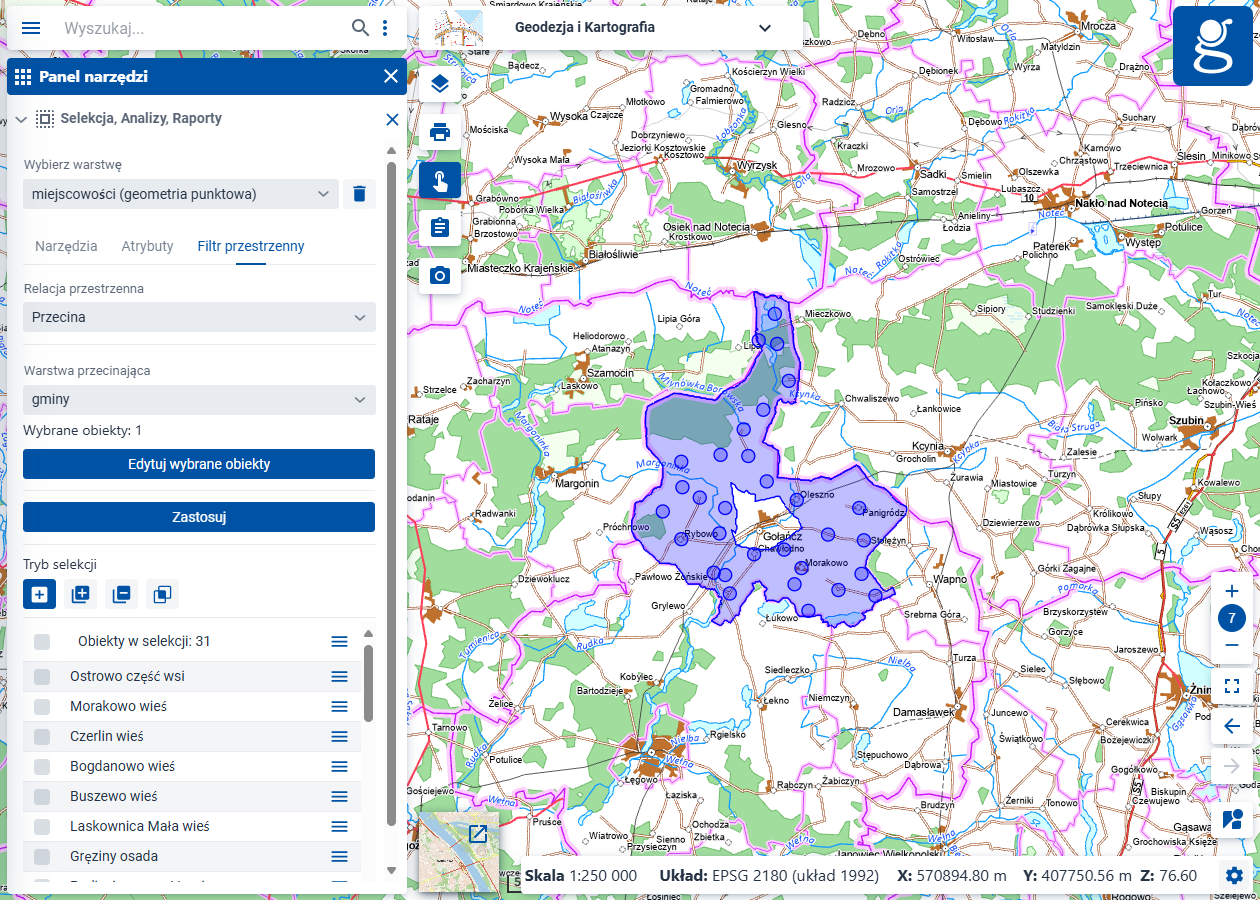

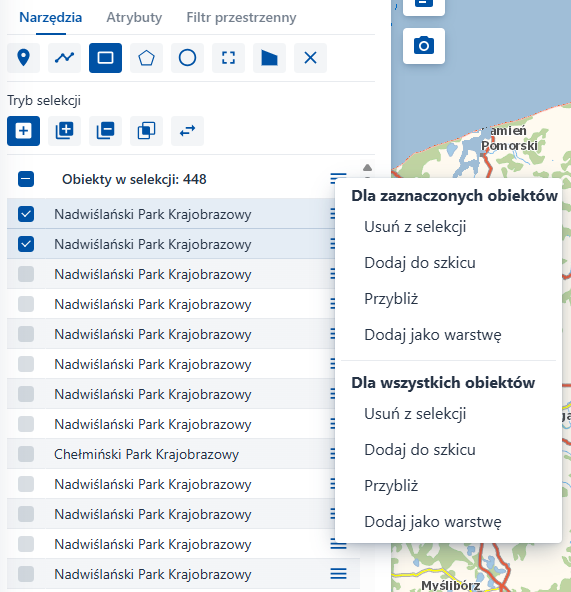

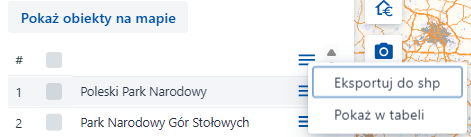

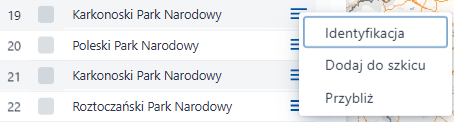

• Wynik analizy: Po wykonaniu analizy system listuje wyniki na podstawie przeprowadzonej analizy.

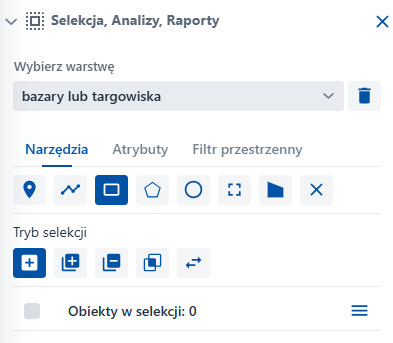

Rysunek 83 Okno Analiz

Proces przeprowadzania analizy przestrzennej jest tożsamy z procesem ‘ogólnego’ wykonywania zapytań przestrzennych opisany w rozdziale ‘Analizy BDOT10k’.Uwaga: Dane oraz wyniki analiz uzyskane za pomocą Narzędzia Analizy BDOT10k mają charakter wyłącznie poglądowy. Nie stanowią dokumentu o charakterze oficjalnym i nie mogą być podstawą do podejmowania jakichkolwiek czynności administracyjnych, urzędowych ani prawnych.

Szczegółowy opis Analiz BDOT10k znajduje się w rozdziale Analizy BDOT10k

Wyszukiwanie tras

Wyszukiwanie tras – narzędzie pozwalające na wyznaczanie na mapie tras dojazdu do wybranego miejsca, z uwzględnieniem różnych środków transportu i preferencji dotyczących trasy:

Rysunek 84 Okno wyszukiwania tras

Aby wyznaczyć trasę, użytkownik wskazuje punkt początkowy oraz końcowy (trasa może również zawierać więcej niż dwa punkty). Czynność tę wykonuje za pomocą przycisku ‘Wskaż punkt na mapie’ , a następnie wskazując wybrane miejsce w oknie mapy (istnieje również możliwość ręcznego wpisania współrzędnych punktu w oknie edycyjnym).

Użytkownik może zmieniać kolejność dodanych punktów trasy za pomocą odpowiedniego przycisku

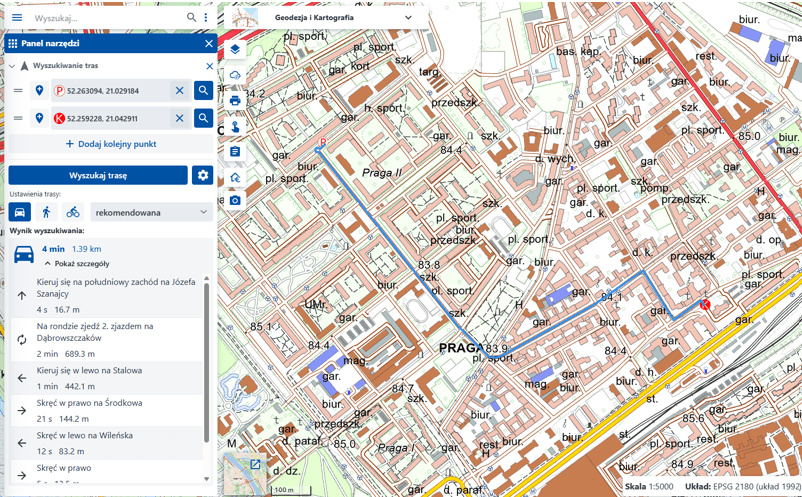

W celu uruchomienia wyznaczania trasy użytkownik wybiera przycisk ‘Wyszukaj trasę’, co skutkuje wyświetleniem przebiegu trasy w oknie mapy oraz prezentacją wyników wyszukiwania wraz ze szczegółami trasy.

Rysunek 85 Wyszukana trasa - parametry

Przycisk ‘Ustawienia trasy’ wyświetla sekcje dodatkowych funkcji pozwalających do zarządzania wyszukaną trasą:

• Określenie środka transportu: system umożliwia określenie środku transportu jako: samochód, pieszy oraz rower. W zależności od wybranego środka transportu dostosowuje przebieg trasy.

Rysunek 86 Środki transportu

• Opcja trasy: system umożliwia wybór rodzaju trasy: rekomendowana, najszybsza, najkrótsza. W zależności od wybranego środka transportu dostosowuje przebieg trasy.

Rysunek 87 Opcje trasy

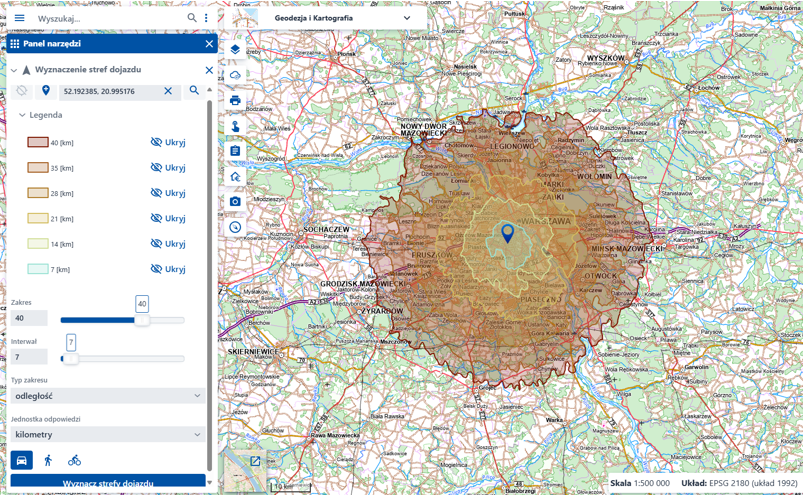

Wyznaczanie stref dojazdu

Wyznaczanie stref dojazdu – narzędzie pozwalające na wyznaczenie stref dojazdu (samochodem, pieszo lub rowerem) w oparciu o dostępność czasową lub odległość od wskazanego miejsca. Funkcja jest szczególnie przydatna przy planowaniu inwestycji, analizach przestrzennych lub ocenie lokalizacji pod kątem dostępności komunikacyjnej.

Rysunek 88 Okno Wyznaczenie stref dojazdu

Użytkownik w pierwszej kolejności określa punkt początkowy, korzystając z przycisku ‘Wskaż punkt na mapie’. Następnie może wskazać wybraną lokalizację bezpośrednio na mapie lub wprowadzić współrzędne w polu edycyjnym.

W kolejnych krokach użytkownik definiuje typ zakresu (odległość lub czas) oraz parametry ‘Zakres’ i ‘Interwał’, przy czym:

• dla analizy odległościowej należy określić maksymalny zasięg (w kilometrach lub metrach) oraz interwał wyznaczania stref dojazdu,
• dla analizy czasowej należy określić maksymalny czas dojazdu oraz interwał.

Dodatkowo użytkownik wybiera ‘Jednostkę odpowiedzi’ (kilometry lub metry) oraz preferowany środek transportu: samochód, pieszo lub rower.

Każda zmiana parametrów powoduje automatyczną aktualizację wyników, które są na bieżąco prezentowane w oknie mapy. W widoku wyznaczania stref dojazdu dostępna jest również legenda prezentująca wyznaczone strefy, której widoczność można kontrolować za pomocą przycisku ‘Ukryj’ .

Rysunek 89 Wyznaczone strefy dojazdu

Analizy NMT

‘Analizy NMT’ - - sekcja zawierająca narzędzia umożliwiające wykonywanie analiz przestrzennych na podstawie Numerycznego Modelu Terenu (NMT). Funkcjonalności dostępne w tej sekcji pozwalają na analizę ukształtowania terenu, obliczanie objętości mas ziemnych oraz ocenę widoczności w zadanym obszarze lub wzdłuż wybranej linii.

Rysunek 90 Zawartość zakładki ‘Analizy NMT’

Profil terenu

Funkcjonalność „Profil terenu” pozwala na wygenerowanie profilu terenu z wizualizacją przebiegu gruntu (NMT) oraz elementami znajdującymi się na gruncie jak zadrzewienie czy zabudowania (NMPT) za pomocą kilku kliknięć.

Użytkownik określa żądany wartościami pola ‘Model’ oraz ‘Linia referencyjna’, a następnie wybiera przycisk ‘Rysuj’, który aktywuje opcje wprowadzania linii w oknie mapy.

Rysunek 91 Okno Profil terenu

Za pomocą lewego przycisku myszy Użytkownik dodaje kolejne punkty, tworząc żądaną linię. Operację kończy dwukrotnym kliknięciem lewego przycisku myszy. System automatycznie rysuje przebieg linii oraz wyświetla okno informacyjne z profilem terenu.

Rysunek 92 Wykonana analiza Profilu terenu

Po ustawieniu kursora myszy na wybranym fragmencie wykresu system wskazuje na mapie odpowiadający mu punkt na utworzonej linii.

Rysunek 93 Wykres – dane punktu

Wygenerowany profil terenu Użytkownik może zapisać na swoim dysku lokalnym w dwóch formatach: txt oraz shp. Dokonuj tego poprzez wybór odpowiedniego przycisku

Obojętność mas ziemnych od płaszczyzny

Funkcjonalność umożliwia stworzenie analizy dotyczącej objętości mas ziemnych od płaszczyzny na podstawie wskazanego poziomu.

Użytkownik wprowadza żądaną wartość liczbową w polu ‘Poziom’, a następnie wybiera przycisk ‘Rysuj obszar’, który umożliwia narysowanie odpowiedniego poligonu w oknie mapy.

Rysunek 94 Okno ‘Objętość mas ziemnych od płaszczyzny’

W oknie mapy należy wskazać kolejne punkty, tworząc poligon (jego pole powierzchni nie może przekraczać 1 000 000 m²), a następnie zakończyć operację dwukrotnym kliknięciem lewego przycisku myszy. Po utworzeniu poligonu system wyświetla go na mapie oraz automatycznie oblicza jego parametry.

Rysunek 95 Okno ‘Wykonana analiza

Dodatkowo istnieje możliwość edycji i modyfikacji analizy poprzez zmianę wartości w polu ‘Poziom’ i wybraniu przycisku ‘Przelicz’. System automatycznie tworzy nową analizę w oparciu o wcześniej wprowadzony poligon.

Objętość wykop/nasyp

Funkcjonalność „Objętość wykop/nasyp” umożliwia obliczenie objętości mas ziemnych wykopów i nasypów, bazując na danych Numerycznego Modelu Terenu (NMT). Dzięki temu narzędziu użytkownicy mogą uzyskać szczegółowe informacje na temat ukształtowania terenu oraz planowanych prac ziemnych.

Użytkownik wprowadza wymagane wartości liczbowe w polach ‘Poziom’ oraz ‘Ilość poziomic’, a następnie, zaznaczając odpowiednie pola wyboru, określa parametry, które mają zostać uwzględnione w analizie: ‘Gradient’, ‘Etykieta obrysu’ oraz ‘Etykieta środka’.

W kolejnym kroku Użytkownik wybiera rodzaj terenu: docelowy lub różnicowy.

Rysunek 96 Okno ‘Objętość wykop/nasyp’

Następnie należy wybrać przycisk ‘Rysuj obrys’ i, wskazując kolejne punkty lewym przyciskiem myszy, utworzyć w oknie mapy żądany poligon, którego pole powierzchni nie może przekraczać 1 000 000 m².

Rysunek 97 Wprowadzona geometria

Po dodaniu poligonu system aktywuje dwa dodatkowe narzędzia: ‘Edytuj obrys’ oraz ‘Rysuj środek’.

Narzędzie ‘Edytuj obrys’ umożliwia edycję geometrii wprowadzonego pierwotnie poligonu.

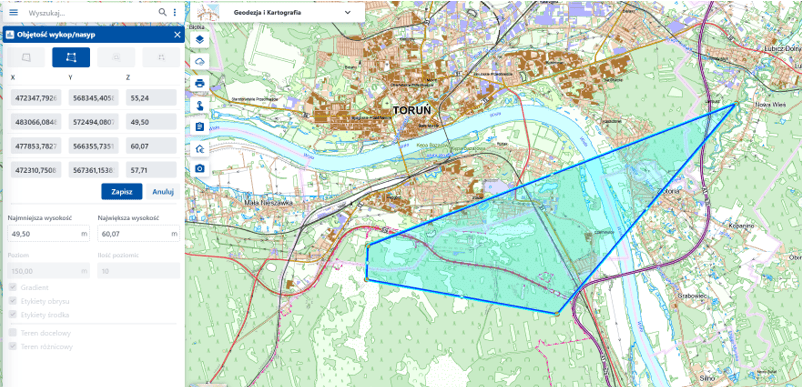

Rysunek 98 Edycja geometrii

Edycje można wykonać na dwa sposoby:

• poprzez zaznaczenie, przytrzymanie i przesunięcie żądanego wierzchołka w oknie mapy
• poprzez ręczne wpisanie współrzędnych punktu i wybranie przycisku ‘Zapisz’. Aby zakończyć edycję obiektu należy odznaczyć przycisk ‘Edytuj obrys’.

Drugim narzędziem jest ‘Rysuj środek’, które służy do wprowadzania kolejnych punktów w celu utworzenia poligonu wewnątrz wcześniej zdefiniowanej geometrii.

Rysunek 99 Wprowadzenie poligonu środkowego

Po utworzeniu wewnętrznej geometrii i wybraniu przycisku ‘Zapisz’ system tworzy nowy poligon wewnętrzny wraz z siatką poziomic.

Rysunek 100 Edycja poligonu środkowego

Narzędzie ‘Edytuj środek’ działa analogicznie do narzędzia ‘Edytuj obrys’, jednak dotyczy edycji geometrii poligonu wewnętrznego.

Po utworzeniu geometrii wraz z siatką poziomic system aktywuje narzędzie ‘Licz objętość’, które umożliwia wykonanie obliczeń dla terenu docelowego lub różnicowego. Użytkownik wskazuje wybrany teren, a następnie wybiera przycisk ‘Licz objętość’. System oblicza wówczas parametry: ‘Objętość ziemi pod poziomem’ oraz ‘Objętość ziemi nad poziomem’.

Wykonaną analizę użytkownik może zapisać lokalnie w formacie TXT lub SHP za pomocą odpowiedniego przycisku

Rysunek 101 Teren docelowy

Rysunek 102 Teren różnicowy

Analiza widoczności wzdłuż zadanej linii

Narzędzie umożliwia wykonanie analizy wzdłuż zadanej linii na podstawie wysokości obserwatora względem terenu. Użytkownik wprowadza w polu edycyjnym ‘Wysokość obserwatora względem terenu’ żądaną wartość liczbową, a następnie wybiera przycisk ‘Rysuj’ i wskazuje dwa punkty w oknie mapy, tworząc linię. Po wprowadzeniu punktów system automatycznie generuje analizę.

Rysunek 103 Wykonana analiza widoczności wzdłuż zadanej linii

Na utworzonej analizie Użytkownik ma możliwość modyfikacji wysokości obserwatora oraz ponownego przeliczenia wyników dla wcześniej zdefiniowanej linii za pomocą przycisku ‘Przelicz’, co powoduje automatyczną aktualizację parametrów ‘Długość odcinków widocznych’ oraz ‘Długość odcinków ukrytych’.

Wykonaną analizę Użytkownik może zapisać w wybranym formacie TXT lub SHP za pomocą odpowiedniego przycisku

Po ustawieniu kursora myszy na wygenerowanym wykresie system wyświetla informacje dotyczące danego punktu oraz wskazuje jego lokalizację na wprowadzonej linii w postaci okręgu.

Rysunek 104 Informacje o punkcie na wykresie

Analiza widoczności obszarowej

Narzędzia bazujące na danych NMT zwracają informację o ukształtowaniu powierzchni terenu, podczas gdy narzędzia wykorzystujące dane NMPT uwzględniają dodatkowo obiekty wystające ponad powierzchnię terenu, takie jak budynki, drzewa, mosty, wiadukty i inne elementy infrastruktury.

Narzędzie umożliwia wykonanie analizy widoczności obszarowej na podstawie wysokości obserwatora względem terenu oraz liczbie kierunków.

Użytkownik wprowadza w polach edycyjnych ‘Wysokość obserwatora względem terenu’ oraz ‘Liczba kierunków’ żądane wartości liczbowe, a następnie wybiera przycisk ‘Rysuj’ i, określając promień, tworzy okrąg. Po jego utworzeniu system automatycznie generuje analizę.

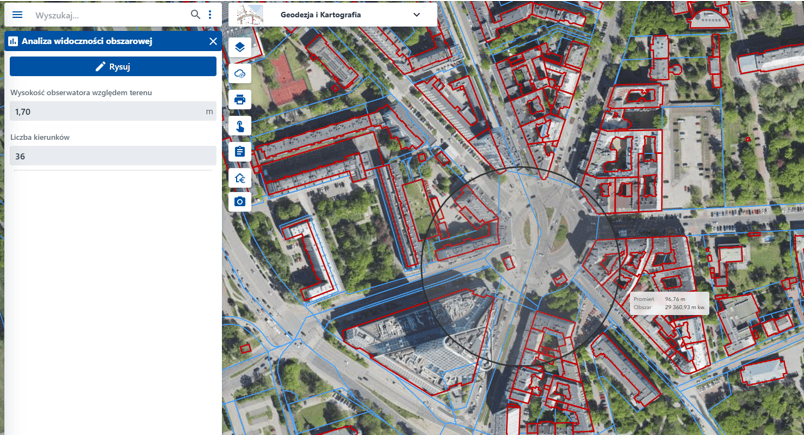

Rysunek 105 Tworzenie okręgu - analiza widoczności obszarowej

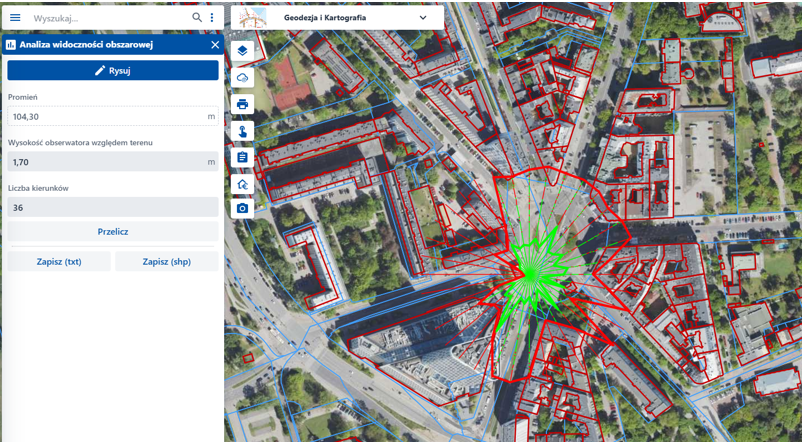

Rysunek 106 Wykonana analiza widoczności obszarowej

Na utworzonej analizie Użytkownik ma możliwość modyfikacji wysokości obserwatora oraz liczby kierunków. Po edycji wartości i wybraniu przycisku ‘Przelicz’ system dokonuje nowej analizy z nowymi parametrami w oparciu o wcześniej wrysowany okrąg.

Wykonaną analizę Użytkownik może zapisać w wybranym formacie TXT lub SHP za pomocą odpowiedniego przycisku

Rysunek 107 Analiza po modyfikacji

Pobieranie danych

‘Pobieranie danych’ - funkcjonalność umożliwiająca pobieranie danych przestrzennych z dostępnych usług na lokalny dysk użytkownika. Narzędzie udostępnia opcje pobierania danych z usług WCS oraz WFS, pozwalając na wybór odpowiedniej usługi, warstwy oraz określenie obszaru, dla którego dane mają zostać pobrane.

Rysunek 108 Zawartość zakładki Pobieranie danych

Pobierz dane z usługi WCS - opcja umożliwiająca pobranie danych z usługi na lokalny dysk Użytkownika. W tym celu należy w pierwszej kolejności wybrać z rozwijanej listy 'Usługa WCS' żądaną usługę.

Rysunek 109 Dostępne usługi WCS

A następnie z pola 'Wybierz warstwę' wybrać żądaną wartość. Po uzupełnieniu pól wymaganych Użytkownik wybiera przycisk 'Rysuj obszar' i zakreśla żądany obszar w oknie mapy (nie większy niż 7km2). W kolejnym kroku Użytkownik wybiera przycisk 'Pobierz plik' co skutkuje zapisem wybranego fragmentu mapy na dysku lokalnym użytkownika w formacie .tiff lub .asc.

Pobierz dane z usługi WFS - opcja umożliwiająca pobranie danych z usługi na lokalny dysk Użytkownika. W tym celu należy w pierwszej kolejności wybrać z rozwijanej listy 'Usługa WFS' żądaną usługę.

Rysunek 110 Dostępne usługi - usługi WFS

A następnie z pola 'Wybierz warstwę' wybrać żądaną wartość. Po uzupełnieniu pól wymaganych Użytkownik wybiera przycisk 'Rysuj obszar' i zakreśla żądany obszar w oknie mapy. W kolejnym kroku Użytkownik wybiera przycisk 'Pobierz plik' co skutkuje zapisem wybranego fragmentu mapy na dysku lokalnym użytkownika w przyjętym formacie do wybranej usługi.

Wyszukiwanie

Zakładka ‘Wyszukiwanie’ zawiera listę dostępnych wyszukiwarek w danym module, które pozwalają przeszukiwać dane znajdujące się obecnie w systemie. Każdy widżet wyszukiwania zbudowany jest z pól umożliwiających zawężanie wyników wyszukiwania w zależności od przyjętych kryteriów – wpisanie wartości lub wybranie z rozwijanej listy.

Dostępne wyszukiwarki w module 'Geodezja i Kartografia':

• Wyszukiwanie adresów,
• Wyszukiwanie działek,
• Wyszukiwanie arkuszy ortofotomapy,
• NMT/NMPT/chmury punktów ALS
• Wyszukiwanie metadanych
• Wyszukiwanie metadanych INSPIRE

Rysunek 111 Zakładka ‘Wyszukiwanie’

Wyszukiwanie adresów – narzędzie umożliwiające wyszukanie konkretnego adresu. Użytkownik w pole tekstowe wprowadza żądaną wartość, a następnie używa ikony ‘lupy’. System wyświetla na liście konkretny adres.

Rysunek 112 Wyszukiwanie adresów

Wyszukiwanie działek – narzędzie umożliwiające wyszukanie konkretnej działki. Użytkownik uzupełnia wszystkie pola obligatoryjne żądanymi wartościami, a następnie po użyciu przycisku ‘Szukaj’ system listuje konkretną działkę oraz przybliża do niej widok okna mapy.

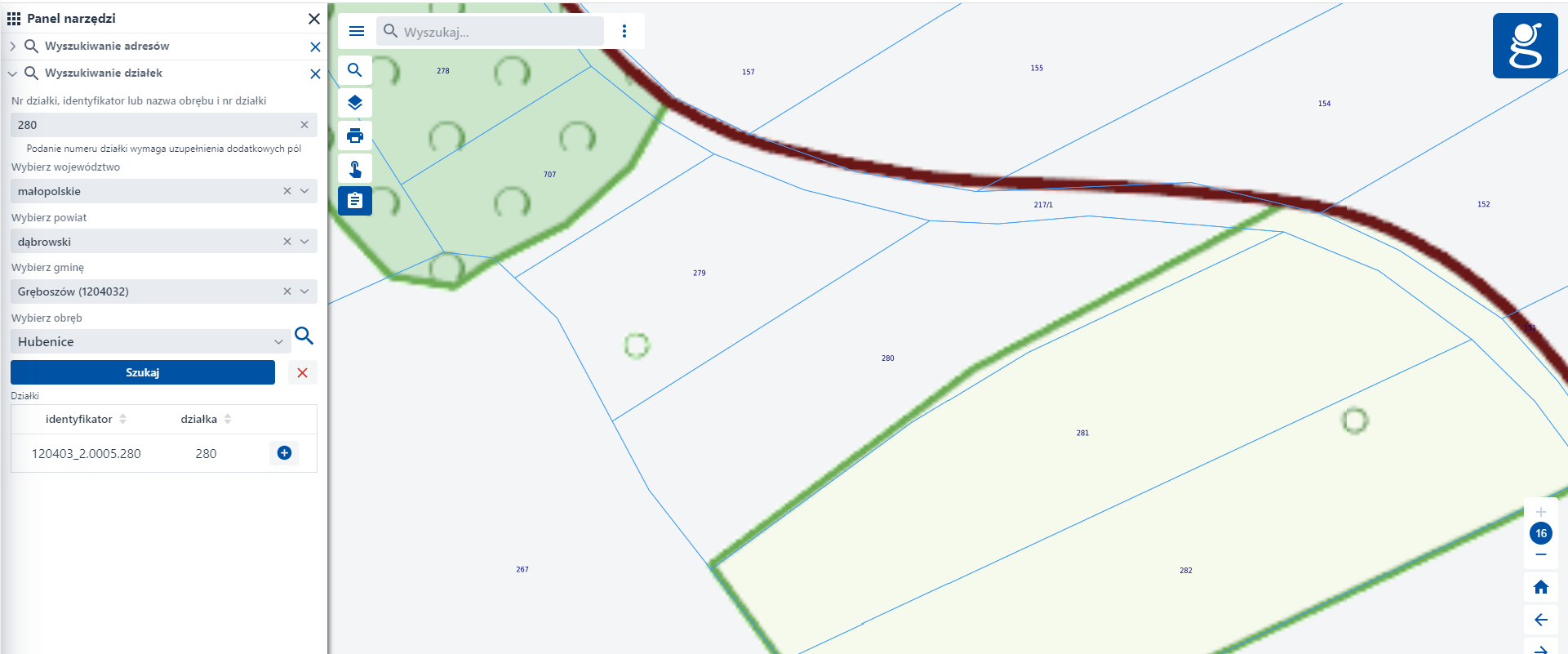

Rysunek 113 Wyszukiwanie działek

Wyszukiwanie arkuszy ortofotomapy – narzędzie umożliwiające wyszukanie konkretnego arkusza ortofotomapy na podstawie wybranych kryteriów. Użytkownik określa parametry wyszukiwania, takie jak układ współrzędnych arkusza, kompozycja barwna, godło arkusza lub nazwa pliku, rok wykonania (np. nie starsze niż wskazany rok) oraz rozmiar piksela, a opcjonalnie może ograniczyć wyniki do aktualnego zakresu widoku mapy. Następnie po użyciu przycisku „Szukaj” system wyświetla listę pasujących arkuszy oraz umożliwia ich lokalizację w oknie mapy.

Rysunek 114 Wyszukiwanie arkuszy ortofotomapy

NMT/NMPT/chmury punktów ALS – narzędzie umożliwiające wyszukanie danych wysokościowych, takich jak Numeryczny Model Terenu (NMT), Numeryczny Model Pokrycia Terenu (NMPT) oraz chmury punktów z lotniczego skaningu laserowego (ALS). Użytkownik określa parametry wyszukiwania, takie jak asortyment danych, układ współrzędnych, godło arkusza lub nazwa pliku, format danych, błąd średni wysokości, rok pozyskania (np. nie starsze niż wskazany rok) oraz układ wysokościowy, a opcjonalnie może ograniczyć wyniki do aktualnego zakresu widoku mapy. Następnie po użyciu przycisku „Szukaj” system wyświetla listę pasujących zbiorów danych oraz umożliwia ich lokalizację w oknie mapy.

Rysunek 115 NMT/NMPT/chmury punktów ALS

Wyszukiwanie metadanych – narzędzie umożliwiające wyszukiwanie opisów zbiorów danych przestrzennych z podziałem na:

• Wyszukiwanie metadanych – dla zasobów krajowych,
• Wyszukiwanie INSPIRE – dla zasobów INSPIRE.

Aby wyszukać metadane, użytkownik wprowadza dowolne słowo lub sekwencję słów, które ma zawierać wynikowy rekord metadanych, a następnie używa przycisku „Szukaj”. System wyświetla listę rekordów metadanych spełniających podane kryteria. Dodatkowo użytkownik może skorzystać z opcji „Zaawansowane”, która rozwija panel umożliwiający budowę szczegółowego zapytania. Kryteria wyszukiwania zaawansowanego podzielone są na następujące grupy:

• zasięg przestrzenny,
• typ zasobu,
• kategoryzacja,
• ograniczenia.

Rysunek 116 Wyszukiwanie metadanych

Udostępnij

Link do kompozycji mapowej

‘Link do kompozycji mapowej’ – funkcjonalność umożliwiająca udostępnienie utworzonej kompozycji mapowej innym użytkownikom, w tym za pomocą mediów społecznościowych, takich jak Facebook, X, E-mail. Możliwe jest również wygenerowanie kodu QR.

Udostępniony link zawiera szczegółową konfigurację aktualnego widoku mapy, w tym skalę i zasięg mapy oraz aktywne warstwy tematyczne.

Zakładki

Funkcjonalność została opisana w rozdziale Zakładki

Osadź mapę

‘Osadź mapę’ - narzędzie umożliwiające wygenerowanie kodu do osadzenia aktualnego widoku mapy na zewnętrznej stronie internetowej. Po jego uruchomieniu wyświetlane jest okno zawierające przycisk „Generuj kod”, który tworzy gotowy fragment kodu (iframe) do umieszczenia w serwisie WWW. Wygenerowany kod można skopiować do schowka za pomocą ikony , a następnie wkleić w kodzie strony internetowej. Osadzona mapa zachowuje aktualny zakres i ustawienia widoku, dzięki czemu możliwe jest udostępnienie konkretnej lokalizacji lub konfiguracji mapy innym użytkownikom.

Rysunek 117 „Osadź mapę” – generowanie kodu osadzenia mapy

Udostępnij moją lokalizację

‘Udostępnij moją lokalizację’ - funkcjonalność umożliwiająca udostępnienie aktualnej lokalizacji użytkownika w postaci linku. Po jej uruchomieniu system wykorzystuje dane o położeniu użytkownika (po wcześniejszym wyrażeniu zgody na dostęp do lokalizacji), a następnie generuje link zawierający informacje o aktualnym położeniu na mapie. Wygenerowany link można skopiować za pomocą ikony udostępnić innym użytkownikom, np. za pośrednictwem wiadomości e-mail lub komunikatorów. Po jego otwarciu odbiorca zostaje przekierowany do widoku mapy z zaznaczoną lokalizacją użytkownika oraz odpowiednio ustawionym zasięgiem mapy.

Rysunek 118 Udostępnij moją lokalizację – generowanie linku do lokalizacji

Moje dane

Funkcjonalność „Moje dane” umożliwia zarządzanie danymi użytkownika pozyskanymi w ramach modułu pomiarów GPS lub skopiowanymi ze szkicownika. Użytkownik ma możliwość przeglądania, edytowania oraz zarządzania zapisanymi obiektami. Widżet domyślnie prezentuję listę wszystkich obiektów, z możliwością filtrowania po typie geometrii za pomocą dedykowanych zakładek: Punkty, Trasy, Obszary. Funkcjonalnośc dostępna jest zarówno na urządzeniach stacjonarnych, jak i mobilnych.

W głównym widoku widżetu prezentowana jest lista zapisanych obiektów, podzielona na kategorie:

• Punkty,
• Trasy,
• Obszary,
• Wszystkie.

Dla każdego obiektu wyświetlane są podstawowe informacje: nazwa, opis.

Użytkownik może przeglądać zapisane obiekty oraz wykonywać na nich dostępne operacje. Po wybraniu obiektu z listy dostępne są następujące funkcje:

• Edytuj – umożliwia przejście do trybu edycji obiektu,
• Skopiuj do szkicownika – tworzy kopię wybranego obiektu w narzędziu „Szkicowanie”. Do szkicownika przenoszona jest geometria oraz nazwa obiektu z „Moich danych”. Operacja nie modyfikuje obiektu źródłowego i zawsze tworzy nowy obiekt w szkicowniku,
• Pobierz (KML/GPX) – umożliwia eksport obiektu do formatów KML i GPX,
• Udostępnij link – umożliwia udostępnienie obiektu poprzez kod QR lub link do mediów społecznościowych lub wysłanie e-mail,
• Pokaż na mapie – wyświetla wybrany obiekt na mapie,
• Usuń – usuwa wybrany obiekt z listy.

Pinezki

W wyniku identyfikacji obiektu na mapie tworzona jest pinezka wskazująca wybraną lokalizację. Użytkownik może następnie zapisać ją w widżecie „Moje dane” lub udostępnić w postaci linku.

Dodanie do ekranu głównego

Aby zapewnić pełną funkcjonalność aplikacji na urządzeniach mobilnych, zaleca się dodanie jej skrótu do ekranu głównego.

Uwaga: Wybrane funkcjonalności, takie jak Pomiar GPS oraz moduł „Moje dane”, dostępne są wyłącznie na urządzeniach mobilnych. Z tego względu rekomendujemy dodanie aplikacji do ekranu głównego.

Aby dodać aplikację do ekranu głównego:

1. Otwórz menu przeglądarki (ikona trzech kropek w prawym górnym rogu).
2. Wybierz opcję „Dodaj do ekranu głównego”.
3. Potwierdź operację, klikając przycisk „Dodaj”. Po wykonaniu tych kroków na ekranie głównym urządzenia zostanie utworzona ikona aplikacji, umożliwiająca szybki dostęp bez konieczności każdorazowego otwierania przeglądarki.

Dodatkowe informacje:

• Przy pierwszym uruchomieniu aplikacji wyświetlany jest komunikat z instrukcją dodania skrótu do ekranu głównego.
• Użytkownik może zaznaczyć opcję „Nie pokazuj ponownie”, aby ukryć komunikat przy kolejnych uruchomieniach.
• Okno z instrukcją można zamknąć przyciskiem „Zamknij” – aplikacja pozostaje dostępna w przeglądarce.

Edytor wydruków

Funkcjonalność opisana w rozdziale Edytor wydruków

Ustawienia

Zmiana trybu wizualizacji tła mapy

Funkcjonalność umożliwia przełączanie trybu wizualizacji mapy pomiędzy wersją jasną i ciemną. Domyślnie aplikacja działa w trybie systemowym, który automatycznie dostosowuje wygląd mapy do ustawień systemowych użytkownika.

Dodatkowo dostępna jest opcja zmiany koloru tła mapy. Zmiany ustawień wizualizacji można dokonać poprzez wybór opcji Ustawienia w menu głównym.

Rysunek 119 Ustawienia

Pomoc

'Pomoc’ – narzędzie przenoszące Użytkownika do dokumentu poświęconemu w całości dokładnemu opisowi każdej funkcjonalności występującej w aplikacji wraz z załączonymi zdjęciami.

Deklaracja dostępności

‘Deklaracja dostępności’ umożliwia przejście do odrębnej strony zawierającej informacje dotyczące dostępności cyfrowej serwisu. Po wybraniu tej opcji użytkownik zostaje przekierowany na stronę z deklaracją dostępności, gdzie znajdują się m.in. informacje o stopniu zgodności z wymaganiami WCAG, ewentualnych ograniczeniach oraz sposobie zgłaszania wniosków związanych z dostępnością.

Zgłoś błąd

‘Zgłoś błąd’ - narzędzie umożliwiające przekazanie informacji o nieprawidłowościach występujących w danych prezentowanych na mapie lub usługach. Po wybraniu tej opcji użytkownik ma możliwość wskazania lokalizacji problemu poprzez dodanie geometrii na mapie oraz określenia typu zgłoszenia z dostępnej listy. Następnie uzupełnia treść zgłoszenia oraz dane kontaktowe. Po wysłaniu formularza zgłoszenie zostaje przekazane do dalszej weryfikacji.

Analizy BDOT10k

Uwaga: Dane oraz wyniki analiz uzyskane za pomocą Narzędzia Analizy BDOT10k mają charakter wyłącznie poglądowy. Nie stanowią dokumentu o charakterze oficjalnym i nie mogą być podstawą do podejmowania jakichkolwiek czynności administracyjnych, urzędowych ani prawnych.

Narzędzie Analizy BDOT10k umożliwia przeprowadzanie zaawansowanych analiz na danych przestrzennych pochodzących z Bazy Danych Obiektów Topograficznych. Dzięki funkcjom selekcji atrybutowej oraz przestrzennej użytkownik może przeszukiwać zbiory danych oraz prezentować uzyskane wyniki bezpośrednio na mapie.

Interfejs narzędzia składa się z kilku podstawowych elementów:

• Wybór warstwy
• Sekcja analiz, składająca się z trzech zakładek: Narzędzia, Atrybuty, Filtr przestrzenny
• Tryb selekcji
• Wynik analizy

Rysunek 120 Narzędzie Analizy BDOT10k

Wybór warstwy

W celu wybrania warstwy, na której ma zostać przeprowadzona selekcja, użytkownik może rozwinąć listę warstw i wybrać jedną z pozycji dostępnych na liście lub usunąć nazwę domyślnej warstwy w polu “Wybierz warstwę” i wpisać ciąg znaków, zawężając tym samym listę wyboru.

Rysunek 121 Wybór warstwy

Warstwa, która została wybrana, oznaczona zostaje na liście symbolem niebieskiego znacznika i niebieskim obramowaniem.

Po wykonaniu selekcji na warstwie i wybraniu innej warstwy z listy, wykonana wcześniej selekcja zostaje zapamiętana. Warstwy posiadające obiekty w selekcji zostają automatycznie przeniesione na górę listy, a w nawiasie, obok nazwy warstwy, zaprezentowana jest liczba obiektów znajdujących się w selekcji.

Rysunek 122 Wyróżnienie warstw na liście

Usunięcie obiektów znajdujących się w selekcji

Obiekty znajdujące się w selekcji na danej warstwie można usunąć wybierając warstwę i klikając na ikonę krzyżyka w zakładce “Narzędzia” lub rozwijając i wybierając w menu dla grupy obiektów w selekcji pozycję “Usuń z selekcji”.

Dodatkowo przy liście warstw znajduje się przycisk , który umożliwia usunięcie jednocześnie wszystkich obiektów znajdujących się w selekcji (ze wszystkich warstw). Po kliknięciu w ikonę , użytkownik otrzymuje komunikat: "Selekcje na wszystkich warstwach zostaną usunięte. Czy chcesz kontynuować?". Wybierając opcje "Tak", usunie selekcję na wszystkich warstwach, opcja "Anuluj" wstrzyma wybraną operację.

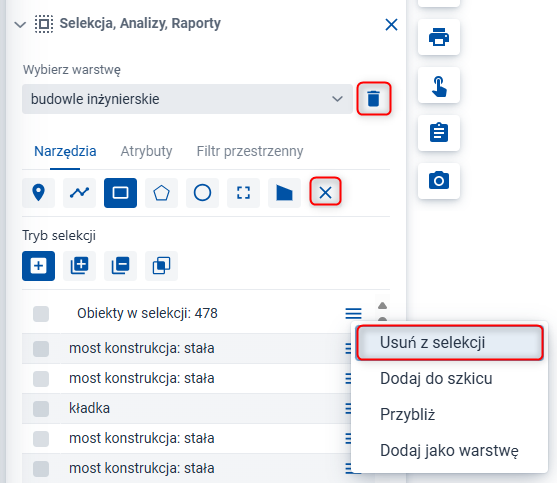

Rysunek 123 Usunięcie obiektów znajdujących się w selekcji

Narzędzia

W zakładce „Narzędzia” zgrupowane zostały funkcje związane z selekcją obiektów według zadanych parametrów przestrzennych. Po wybraniu żądanej warstwy i odpowiedniego narzędzia, użytkownik ma możliwość przejścia do selekcji danych na mapie.

Rysunek 124 Zakładka “Narzędzia”

• - selekcja punktem – kliknięcie w wybrany element powoduje jego wybranie
• - selekcja linią – linia wyznacza zakres wybieranych do selekcji elementów
• - selekcja prostokątem – wszystkie elementy wewnątrz wykreślonego prostokąta zostają dodane do selekcji
• - selekcja wielokątem - wszystkie elementy wewnątrz wykreślonego wielokąta zostają dodane do selekcji
• - selekcja okręgiem - wszystkie elementy wewnątrz wykreślonego okręgu zostają dodane do selekcji
• - selekcja zasięgiem mapy - wszystkie elementy dostępne w ustawionym widoku okna zostają dodane do selekcji
• - selekcja wielokątem odręcznym - wszystkie elementy wewnątrz wykreślonego kształtu zostają dodane do selekcji
• - wyczyść selekcję - czyszczenie poprzednio wyselekcjonowanych elementów dla wybranej warstwy

Po przeprowadzeniu czynności selekcji, w dolnej części okna funkcyjnego wyświetlona zostaje informacja o liczbie wyselekcjonowanych elementów wraz z ich wylistowaniem. Wyselekcjonowane elementy zostaną również podświetlone na mapie.

Atrybuty

Zakładka “Atrybuty” pozwala na określenie warunków filtrowania danych według wartości atrybutów.

Rysunek 125 Zakładka “Atrybuty”

Po wybraniu opcji „Dodaj warunek” zostaje wyświetlone okno selekcji atrybutowej. W górnej części okna znajdują się zakładki z możliwymi trybami wyszukiwania: Wyszukiwanie atrybutowe lub Wyszukiwanie zaawansowane.

Wyszukiwanie atrybutowe

W oknie wyszukiwania atrybutowego po naciśnięciu funkcji „Dodaj warunek” można przejść do definiowania warunku wyszukiwania. Użytkownik w oknie „Nazwa pola” wybiera z rozwijanej listy kolumnę, z której będą selekcjonowane dane. W oknie „Operator” zadaje warunek logiczny. W oknie „Wartość” wpisuje nazwę/liczbę jaką chce wyselekcjonować z danej kolumny. Dla pól tekstowych i słownikowych może skorzystać z listy dostępnych dla danego pola wartości, wybierając przycisk "Pobierz wartości".

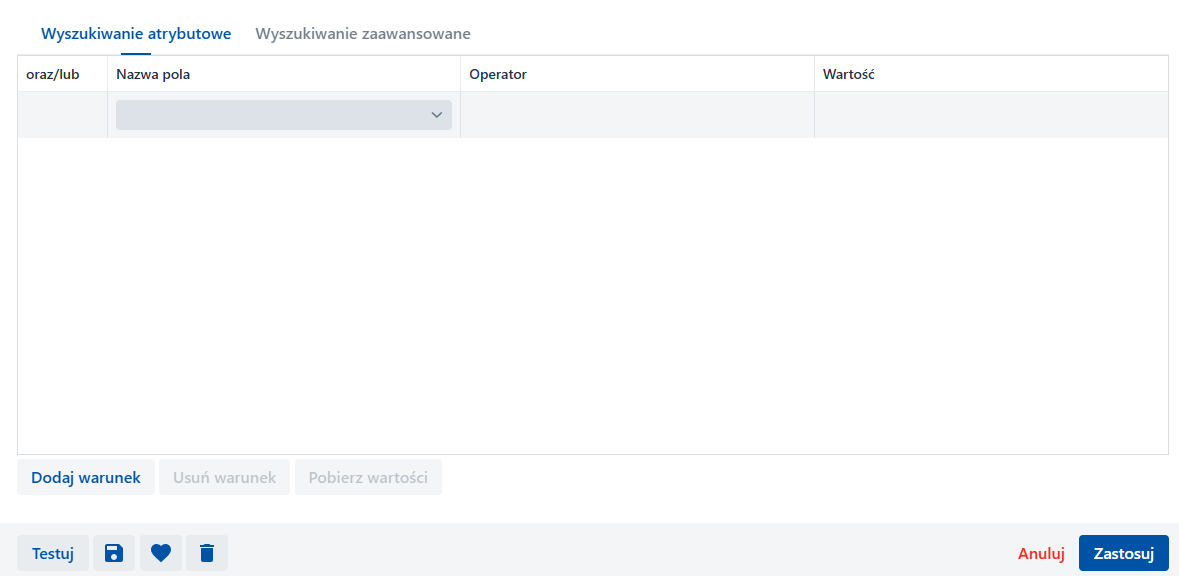

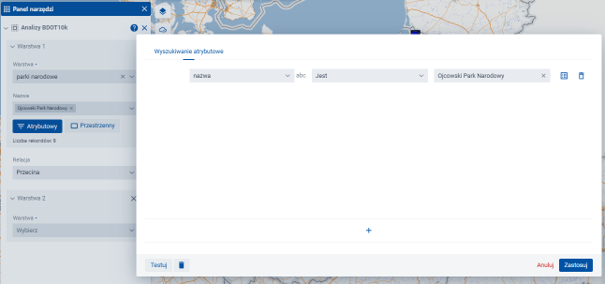

Rysunek 126 Wyszukiwanie atrybutowe

Operator

Lista dostępnych operatorów jest zależna od typu pola, dla jakiego tworzymy warunek.

Operator	Definicja	Pole tekstowe	Pole liczbowe	Pole z datą
Jest	Sprawdza, czy zawartość pola dokładnie odpowiada określonemu tekstowi.	✓
Nie jest	Sprawdza, czy zawartość pola nie odpowiada określonemu tekstowi.	✓
Zawiera	Sprawdza, czy zawartość pola zawiera określony fragment tekstu.	✓
Nie zawiera	Sprawdza, czy zawartość pola nie zawiera określonego fragmentu tekstu.	✓
Jest puste	Sprawdza, czy pole jest puste (nie zawiera żadnych znaków).	✓	✓	✓
Nie jest puste	Sprawdza, czy pole zawiera jakąkolwiek treść.	✓	✓	✓
Zaczyna się od	Sprawdza, czy zawartość pola rozpoczyna się od określonego ciągu znaków.	✓
Kończy się na	Sprawdza, czy zawartość pola kończy się określonym ciągiem znaków.	✓
W zbiorze	Sprawdza, czy zawartość pola znajduje się w określonym zbiorze dozwolonych wartości. Instrukcja: W celu wprowadzenia kilku wartości należy każdą wprowadzaną w oknie wartość zatwierdzać przyciskiem "Enter" lub skorzystać z funkcji "Pobierz wartość", która dla danego operatora umożliwia oznaczenie na liście kilku wartości jednocześnie.	✓
Poza zbiorem	Sprawdza, czy zawartość pola nie znajduje się w określonym zbiorze wartości. Instrukcja: W celu wprowadzenia kilku wartości należy każdą wprowadzaną w oknie wartość zatwierdzać przyciskiem "Enter" lub skorzystać z funkcji "Pobierz wartość", która dla danego operatora umożliwia oznaczenie na liście kilku wartości jednocześnie.	✓
Równa się	Sprawdza, czy wartość pola liczbowego jest dokładnie równa określonej wartości.		✓
Nie równa się	Sprawdza, czy wartość pola liczbowego nie jest równa określonej wartości.		✓
Większe od	Sprawdza, czy wartość pola liczbowego jest większa niż określona wartość.		✓
Mniejsze od	Sprawdza, czy wartość pola liczbowego jest mniejsza niż określona wartość.		✓
Pomiędzy	Sprawdza, czy wartość pola mieści się w określonym przedziale (włącznie z granicami).		✓	✓
Większe lub równe	Sprawdza, czy wartość pola liczbowego jest większa lub równa określonej wartości.		✓
Mniejsze lub równe	Sprawdza, czy wartość pola liczbowego jest mniejsza lub równa określonej wartości.		✓
Przed	Sprawdza, czy data w polu jest wcześniejsza niż określona data.			✓
Po	Sprawdza, czy data w polu jest późniejsza niż określona data.			✓
Na	Sprawdza, czy data w polu dokładnie odpowiada określonej dacie.			✓
Z ostatnich X dni	Sprawdza, czy data w polu mieści się w przedziale ostatnich X dni w stosunku do dnia dzisiejszego.			✓

Kolejny warunek

Użytkownik może dodać kolejny warunek, wybierając przycisk “Dodaj warunek”. Utworzony zostanie kolejny wiersz, dla którego również należy zdefiniować nazwę pola, warunek logiczny i wartość oraz dodatkowo operator logiczny, który łączy utworzone wyrażenia.

• Operator „oraz” (AND): Zwraca prawdę tylko wtedy, gdy oba wyrażenia są prawdziwe. W przeciwnym razie zwraca fałsz. Na przykład, w kontekście dwóch wyrażeń A i B, operator „oraz” (A AND B) jest prawdziwy tylko, gdy zarówno A, jak i B są prawdziwe.
• Operator „lub” (OR): Zwraca prawdę, gdy przynajmniej jedno z wyrażeń jest prawdziwe. W kontekście A i B, operator „lub” (A OR B) jest prawdziwy, jeśli A jest prawdziwe, B jest prawdziwe, lub oba są prawdziwe.

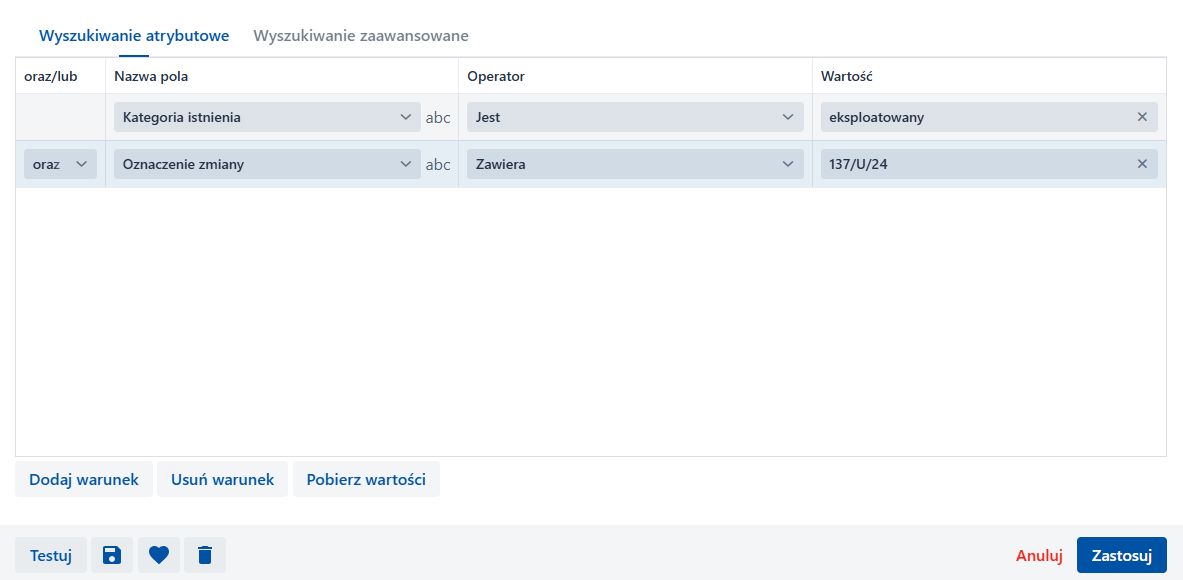

Rysunek 127 Wyszukiwanie atrybutowe - kolejny warunek

Dodatkowo, po wybraniu jednego z warunków, wiersz podświetli się, a użytkownik będzie miał możliwość usunięcia wskazanego warunku (”Usuń warunek”).

Po utworzeniu odpowiednich warunków użytkownik może sprawdzić wynik, wybierając przycisk “Testuj”. Jeżeli pojawi się informacja o liczbie zwróconych rekordów, przyciskiem „Zastosuj”, znajdującym się w prawym dolnym rogu okna, zatwierdza i wykonuje selekcję. W dolnej części okna funkcyjnego wyświetlona zostaje informacja o liczbie wyselekcjonowanych elementów wraz z ich wylistowaniem.

Wyszukiwanie zaawansowane

Funkcja „Wyszukiwanie zaawansowane” umożliwia tworzenie wzorów do wyszukiwania i selekcjonowania obiektów poprzez zapytania SQL. Użytkownik po wpisaniu odpowiedniego wyrażenia, a przed zapisaniem selekcji przyciskiem „Zastosuj”, może za pomocą przycisku „Testuj” sprawdzić, czy wprowadzona formuła jest poprawna. Po zatwierdzeniu wyrażenia w dolnej części okna funkcyjnego wyświetlony zostaje wynik analizy– zawiera informację o liczbie wyselekcjonowanych obiektów oraz ich listę. Wybrane elementy zostaną jednocześnie podświetlone na mapie.

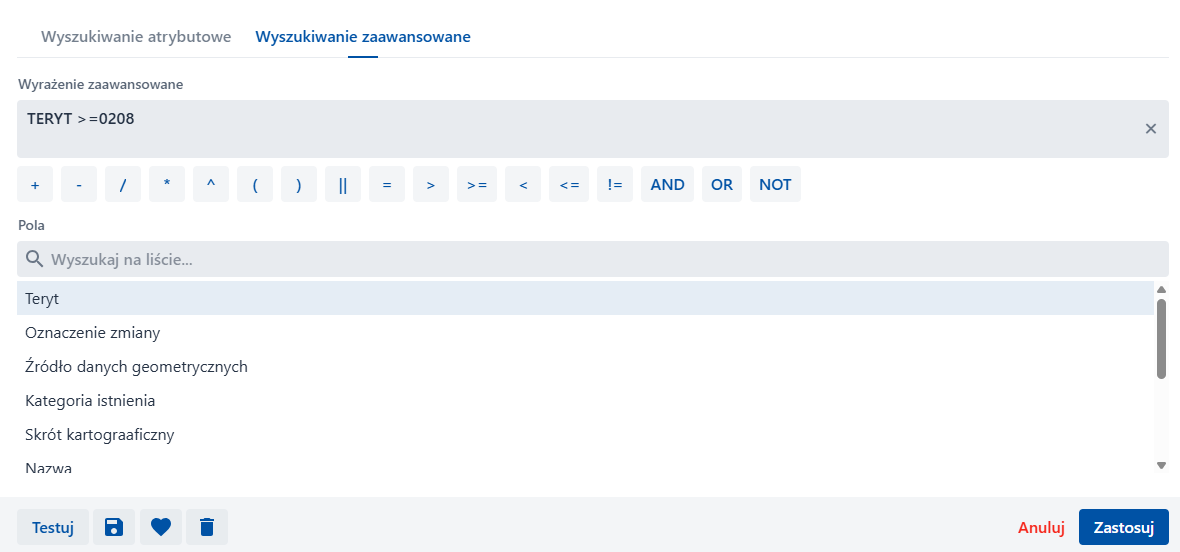

Rysunek 128 Wyrażenie zaawansowane

Filtr przestrzenny

W sekcji wyszukiwania filtrem przestrzennym zastosowana została selekcja w oparciu o zależności między poszczególnymi warstwami. Użytkownik, po wybraniu warstwy referencyjnej, wskazuje relację przestrzenną, jaka ma zachodzić między dwoma warstwami.

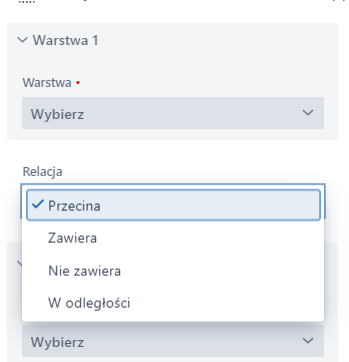

Dostępne relacje:

• Przecina - Dwa obiekty mają wspólne punkty. Może to oznaczać, że linia przecina powierzchnię lub dwa obiekty się stykają.
• Zawiera - Jeden obiekt (np. wielokąt) całkowicie zawiera inny obiekt (np. punkt).
• Krzyżuje się - Obiekt przecina się z innym, ale przynajmniej część ich długości lub powierzchni nie leży w tej samej płaszczyźnie.
• Nakłada się - Dwa obiekty mają wspólne punkty, ale nie są całkowicie zawarte w sobie.
• Dotyka się - Dwa obiekty stykają się w co najmniej jednym punkcie, ale nie mają wspólnej przestrzeni.
• Wewnątrz - Obiekt znajduje się wewnątrz innego obiektu.

Po wybraniu relacji przestrzennej, wybiera warstwę przecinającą, którą może być inna dostępna na liście warstwa lub element szkicu, przygotowany w narzędziu Szkicowanie. Wybranie innej warstwy wyświetli informację o liczbie wybranych obiektów z danej warstwy - jeżeli wcześniej na warstwie nie została wykonana żadna selekcja, domyślna liczba wybranych obiektów to “0”. Wówczas przycisk “Zastosuj” jest nieaktywny. Użytkownik musi kliknąć na przycisk “Wybierz obiekt”, co spowoduje uruchomienie narzędzia Analizy BDOT10k w kontekście warstwy przecinającej (lista wyboru warstwy stanie się nieaktywna). Użytkownik może wybrać obiekty, dla których chciałby wykonać analizę, korzystając z dostępnych narzędzi selekcji przestrzennej, zapytań atrybutowych lub relacji przestrzennych z inną warstwą. Po wyselekcjonowaniu obiektów na warstwie przecinającej, klika na przycisk “Powrót do analizy”.

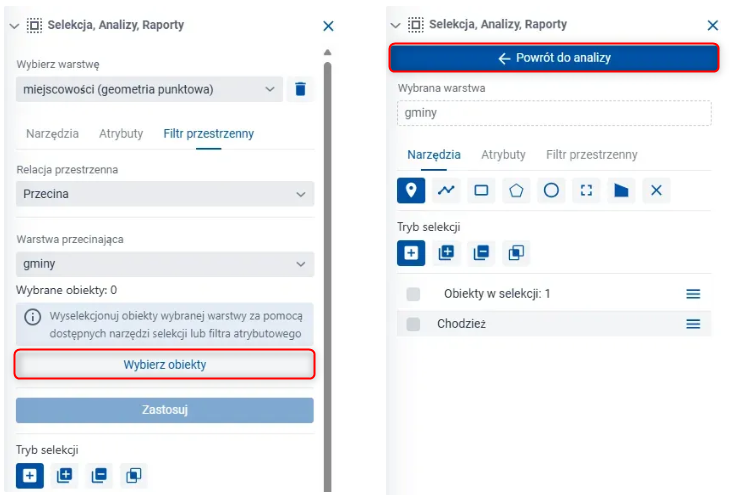

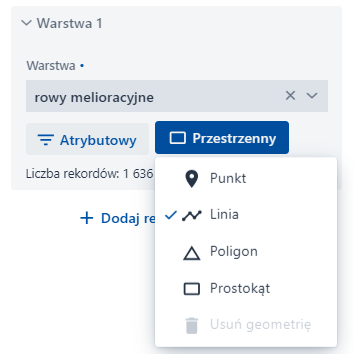

Rysunek 129 Filtr przestrzenny

Po wyselekcjonowaniu obiektów na warstwie przecinającej użytkownik widzi liczbę obiektów spełniających kryteria selekcji, a przycisk „Zastosuj” staje się aktywny. Kliknięcie przycisku powoduje wykonanie analizy. Wynik zostaje wyświetlony w dolnej części okna – zawiera informację o liczbie wyselekcjonowanych obiektów oraz ich listę. Wybrane elementy zostaną jednocześnie podświetlone na mapie.

Rysunek 130 Filtr przestrzenny - wynik wykonanej analizy

Tryb selekcji

Narzędzie Analizy BDOT10k umożliwia przeprowadzenie kilku, następujących po sobie analiz. Użytkownik może zdecydować, czy wynik nowej analizy ma zastąpić poprzednio wyselekcjonowane obiekty, czy wpłynąć na nie w inny sposób.

Rysunek 131 Tryb selekcji

Użytkownik ma do wyboru cztery tryby:

• - nowa selekcja – funkcja umożliwiająca wykonanie nowej selekcji. Jeżeli w selekcji na wybranej warstwie znajdują się już obiekty, zostaną one usunięte, a selekcja zostanie nadpisana.
• - dodaj do selekcji – do wcześniej wykonanej selekcji można dodać kolejne elementy poprzez funkcje selekcyjne.
• - usuń z selekcji – z wcześniej wykonanej selekcji można usunąć kolejne elementy poprzez funkcje selekcyjne.
• - część wspólna – z wcześniej wykonanej selekcji oraz nowej selekcji można wyciągnąć części wspólne.

Tryb “Dodaj do selekcji” - przykład użycia

1. Użytkownik rozpoczyna analizę, selekcjonując obiekty z warstwy „kompleksy oświatowe”, które przecinają się z granicą gminy miejskiej Konin (warstwa: gminy).
2. W wyniku tej operacji zostaje zaznaczonych 43 obiekty zlokalizowane na terenie wskazanej gminy.
3. Następnie użytkownik zmienia tryb selekcji na „Dodaj do selekcji” (), co umożliwia rozszerzenie istniejącej selekcji o kolejne obiekty.
4. Przechodzi do zakładki „Narzędzia” i wybiera funkcję „Selekcja okręgiem”.
5. Wrysowuje okrąg na mapie, obejmujący obszar poza granicą gminy, w którym znajdują się kolejne kompleksy oświatowe. Zaznaczone zostają 2 dodatkowe obiekty.
6. W efekcie końcowym łącznie zaznaczonych zostaje 45 obiektów – do pierwotnej selekcji dodano 2 nowe obiekty spoza gminy Konin.

Rysunek 132 Tryb “Dodaj do selekcji”

Tryb “Usuń z selekcji” - przykład użycia

1. Użytkownik rozpoczyna analizę, selekcjonując obiekty z warstwy „kompleksy oświatowe”, które przecinają się z granicą gminy Goszczanów (warstwa: gminy).
2. W wyniku tej operacji zostają zaznaczone 4 obiekty znajdujące się na terenie wskazanej gminy.
3. Następnie użytkownik zmienia tryb selekcji na „Usuń z selekcji” (), co oznacza, że kolejne działanie pozwoli na wykluczenie części obiektów z istniejącej selekcji.
4. Przechodzi do zakładki „Narzędzia” i wybiera funkcję „Selekcja prostokątem”.
5. Wrysowuje prostokąt obejmujący część zaznaczonych wcześniej obiektów. Z selekcji zostaje usunięty 1 obiekt, który znalazł się w obrębie tego prostokąta.
6. W efekcie końcowym pozostają wyselekcjonowane 3 obiekty. Od pierwotnej selekcji odjęto jeden obiekt zgodnie z zakresem zaznaczenia.

Rysunek 133 Tryb “Usuń z selekcji”

Tryb “Część wspólna” - przykład użycia

1. Użytkownik rozpoczyna analizę, selekcjonując obiekty z warstwy „kompleksy ochrony zdrowia i opieki społecznej”, które przecinają się z granicą województwa łódzkiego (warstwa: województwa).
2. W wyniku tej operacji zostaje zaznaczonych 187 obiektów znajdujących się na terenie województwa łódzkiego.
3. Następnie użytkownik zmienia tryb selekcji na „Część wspólna” (), co oznacza, że kolejna selekcja ograniczy się wyłącznie do obiektów już zaznaczonych.
4. Przechodzi do zakładki „Atrybuty” i wybiera opcję „Dodaj warunek”.
5. Ustawia warunek “Rodzaj” jest “zespół szpitalny lub sanatoryjny” i zatwierdza przyciskiem “Zastosuj”.
6. W wyniku tego działania liczba zaznaczonych obiektów zmniejsza się do 99. Wynikiem analizy są wszystkie kompleksy ochrony zdrowia i opieki społecznej znajdujące się na obszarze województwa łódzkiego, które pełnią funkcję zespołu szpitalnego lub sanatoryjnego.

Rysunek 134 Tryb “Część wspólna” - Filtr przestrzenny

Rysunek 135 Tryb “Część wspólna” - warunek atrybutowy

Wyniki analizy

Po przeprowadzeniu selekcji, w dolnej części okna funkcyjnego wyświetlona zostaje informacja o liczbie wyselekcjonowanych elementów wraz z ich wylistowaniem. Jeżeli selekcja została przeprowadzona na obiektach posiadających geometrię, elementy te zostaną również podświetlone na mapie. Użytkownik ma możliwość rozwinięcia menu w nagłówku listy wyselekcjonowanych elementów i wykonania akcji na wszystkich wyselekcjonowanych obiektach lub na jednym, wybranym obiekcie z listy. Użytkownik może również wybrać kilka obiektów z listy, zaznaczając checkbox przy ich nazwie, i wybierając ikonę menu dla wszystkich obiektów zdecydować, czy wykona akcję na wszystkich obiektach, czy tylko na tych, które zostały przez niego wybrane.

Rysunek 136 Akcje dostępne dla wybranych i wszystkich obiektów

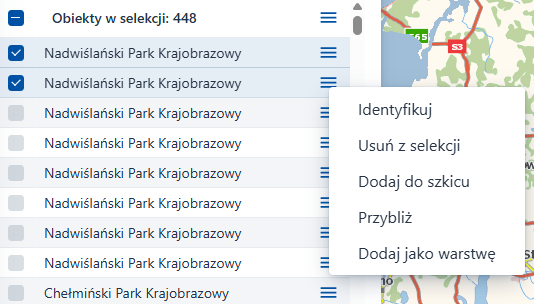

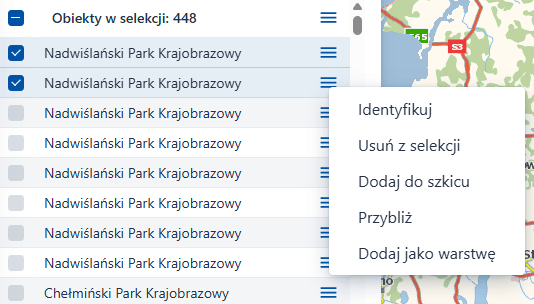

Rysunek 137 Akcje dostępne dla pojedynczego obiektu

Akcje, które można wykonać na wyselekcjonowanych obiektach:

• Identyfikuj - umożliwia otwarcie okna identyfikacji obiektu i wycentrowanie widoku mapy. Akcja możliwa do wykonania na pojedynczym obiekcie.
• Przybliż - umożliwia wycentrowanie i przybliżenie widoku mapy do wyselekcjonowanego obiektu, a także wyróżnienie obiektu na mapie.
• Usuń z selekcji - umożliwia usunięcie obiektu z selekcji.
• Dodaj do szkicu - umożliwia dodanie wyselekcjonowanego obiektu do szkicu.
• Dodaj jako warstwę - umożliwia dodanie obiektu jako warstwę w Zawartości mapy.

Funkcjonalności dostępne na urządzeniach mobilnych

Tryb offline

Tryb offline umożliwia korzystanie z aplikacji bez dostępu do Internetu. Tryb ten aktywuje się automatycznie w przypadku utraty połączenia sieciowego lub w przypadku wystąpienia ograniczeń po stronie urządzenia użytkownika. Warunkiem działania trybu offline jest jednorazowe zapisanie danych aplikacyjnych, które są pobierane automatycznie podczas pierwszego uruchomienia aplikacji w trybie online (z dostępem do sieci Internet). Pobieranie jest wykonywane w tle działania aplikacji.

Praca na mapie w trybie offline

W trybie offline użytkownik może korzystać z mapy wyłącznie w zakresie obszarów, które zostały wcześniej wyświetlone podczas pracy online. Oznacza to, że:

• widoczne są tylko wcześniej „odwiedzone” fragmenty mapy,
• nowe obszary, które nie zostały wcześniej załadowane, nie będą dostępne, Dostępność mapy w trybie offline dotyczy wyłącznie usług kafelkowych (WMTS), które mogą być zapisane w pamięci podręcznej urządzenia.

W trybie offline dostępne są następujące usługi mapowe:

• Mapa glebowo-rolnicza (WMTS)
• Przeglądowa mapa Europy – EuroGlobalMap
• Wizualizacja BDOT10k (WMTS)
• Wizualizacja BDOO (WMTS)
• BDOO – cieniowanie (WMTS)
• Cieniowanie (WMTS)
• Hipsometria (WMTS)
• Rzeźba terenu
• Rastrowa Mapa Topograficzna Polski
• Ortofotomapa
• Ortofotomapa wysokiej rozdzielczości
• Mapa przeglądowa

Pozostałe usługi (np. WMS) oraz funkcje wymagające pobierania danych w czasie rzeczywistym nie są dostępne w trybie offline.

Aby zapewnić dostęp do mapy w trybie offline, zaleca się wcześniejsze wyświetlenie (załadowanie) interesującego obszaru podczas pracy w trybie online.

Zarządzanie danymi offline

Użytkownik ma możliwość usunięcia zapisanych map offline z poziomu menu głównego → Ustawienia, korzystając z opcji „Wyczyść dane offline”. Operacja ta powoduje usunięcie wszystkich wcześniej zapisanych fragmentów map i zwolnienie pamięci urządzenia.

Narzędzia dostępne w trybie offline

W trybie offline dostępne są następujące narzędzia:

• Zawartość mapy,
• Pomiary,
• Szkicowanie,
• Zakładki,
• Pobierz mapę (JPG, PNG),
• Panel porównawczy,
• Pomiary GPS,
• Moje dane,
• Lokalizacja.

Pomiary GPS

Funkcjonalność „Pomiary GPS” umożliwia rejestrowanie obiektów przestrzennych (punktów, linii oraz obszarów) na podstawie aktualnej lokalizacji użytkownika. Użytkownik może zapisywać swoją pozycję w czasie rzeczywistym, a zebrane dane rejestrowane są jako obiekty w widżecie „Moje dane”, gdzie może nimi zarządzać. Szczegółowy opis dostępnych funkcji znajduje się w rozdziale „Moje dane”.

Typ pomiarów

• Punkt / zbiór punktów (współrzędne) - tworzony jest pojedynczy punkt lub zbiór punktów (w przypadku wykonania co najmniej dwóch pomiarów punktu w ramach jednej sesji pomiarowej).
• Linia (odległość) - tworzona na podstawie kolejnych punktów pomiarowych. Minimalna liczba punktów: 2.
• Obszar (powierzchnia) - tworzony na podstawie co najmniej 3 punktów. Obszar jest automatycznie domykany po zakończeniu pomiaru.

Tryby pomiarów

• Ciągły – domyślny sposób pomiaru z wykorzystaniem danych z GPS.
• Interwałowy - punkt dodawany jest co określony czas (np. 1, 5, 10, 30, 60 sekund).
• Ręczny (domyślny dla punktów) - punkty dodawane są przez użytkownika za pomocą przycisku.

Informacje dodatkowe

Wymagany dostęp do lokalizacji

Do działania funkcjonalności „Pomiary GPS” niezbędny jest włączony dostęp do lokalizacji urządzenia. Brak zgody uniemożliwia rozpoczęcie pomiaru.

Zależność od sygnału GPS

Dokładność oraz ciągłość pomiaru zależą bezpośrednio od jakości sygnału GPS. Na jakość sygnału mogą wpływać m.in.:

• zabudowa miejska (wysokie budynki),
• przebywanie wewnątrz budynków,
• ukształtowanie terenu (np. lasy, doliny),
• warunki atmosferyczne.

Dokładność pomiarów

W trakcie pomiaru aplikacja prezentuje aktualną dokładność GPS (np. w metrach). Niższa dokładność może powodować:

• przesunięcia punktów,
• mniej precyzyjny przebieg trasy,
• niedokładne wyliczenie powierzchni lub odległości.

Rejestrowanie punktów pomiarowych

Punkty (wierzchołki) zapisywane są na podstawie danych GPS zgodnie z wybranym trybem pomiaru:

• w trybie ciągłym – przy zmianie pozycji,
• w trybie interwałowym – w określonych odstępach czasu,
• w trybie ręcznym – po decyzji użytkownika.

Lokalne przechowywanie danych

Wszystkie pomiary zapisywane są w pamięci urządzenia użytkownika i dostępne w widżecie „Moje dane”, gdzie można nimi zarządzać. Szczegółowy opis dostępnych funkcji znajduje się w rozdziale „Moje dane”.
