Podstawowe narzędzia widoczne w oknie mapy

Funkcje podstawowe

Podstawowy interfejs aplikacji:

• okno widoku mapy wraz z aktualnie otwartymi widżetami,
• wyszukiwarka pełnotekstowa,
• panel narzędzi okna mapy - zbiór narzędzi umożliwiających zmianę zawartości mapy, wykonanie wydruków, identyfikacje, wyświetlenie raportu o działce,
• pasek skali, współrzędnych odwzorowania oraz współrzędnych kursora myszy,
• panel zmiany skali – ikona plusa i minusa pozwalająca na zmianę skali mapy,
• pasek narzędzi widoku okna mapy – Domyślny widok, Poprzedni oraz Następny widok, Mapa przeglądowa,
• ikona zmiany Mapy podkładowej,
• logo aplikacji – umożliwiające przejście na stronę główną,

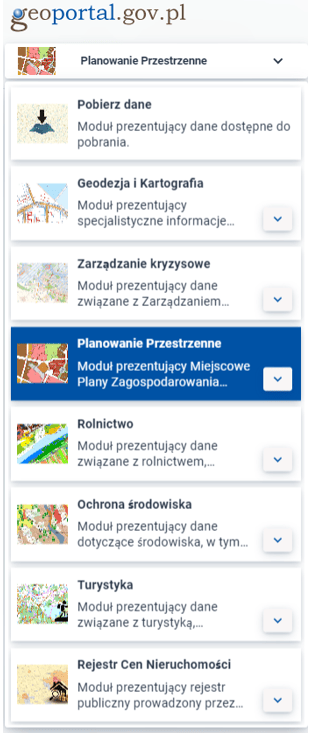

• pasek menu głównego z zakładkami zawierającymi funkcje oraz narzędzia. Podstawowe występujące zakładki to: Wybór modułu, Edytor wydruków, Pobierz mapę PNG, Widok, Narzędzia, Wyszukiwania, Pomoc.

Wszystkie funkcje zostały szczegółowo opisane w dalszych punktach dokumentacji.

Wyszukiwarka pełnotekstowa 'Wyszukaj...'

- Narzędzie zlokalizowane w pasku menu głównego, służące do wyszukiwania obiektów w widoku okna mapy. Użytkownik w oknie wyszukiwarki wprowadza frazę, a następnie z listy podpowiedzi wybiera żądany obiekt, w przypadku braku obiektu w systemie lub błędnie wpisanej frazy system nie zwraca żadnych wyników. Po wyborze system zaznacza wybrany obiekt poprzez podświetlenie geometrii na mapie w obiektach powierzchniowych lub poprzez znacznik graficzny przy obiektach punktowych. Dodatkowo wyświetla okno identyfikacji obiektu.

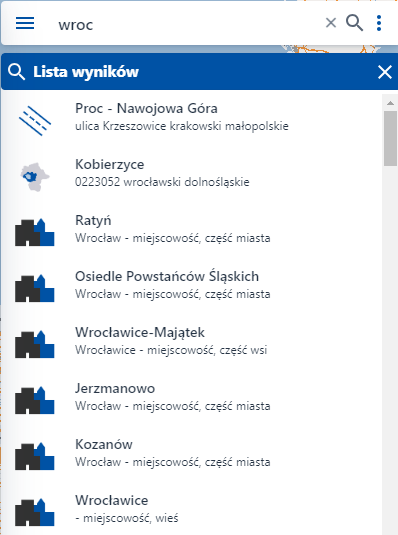

Rysunek 3 Wyszukiwarka pełnotekstowa

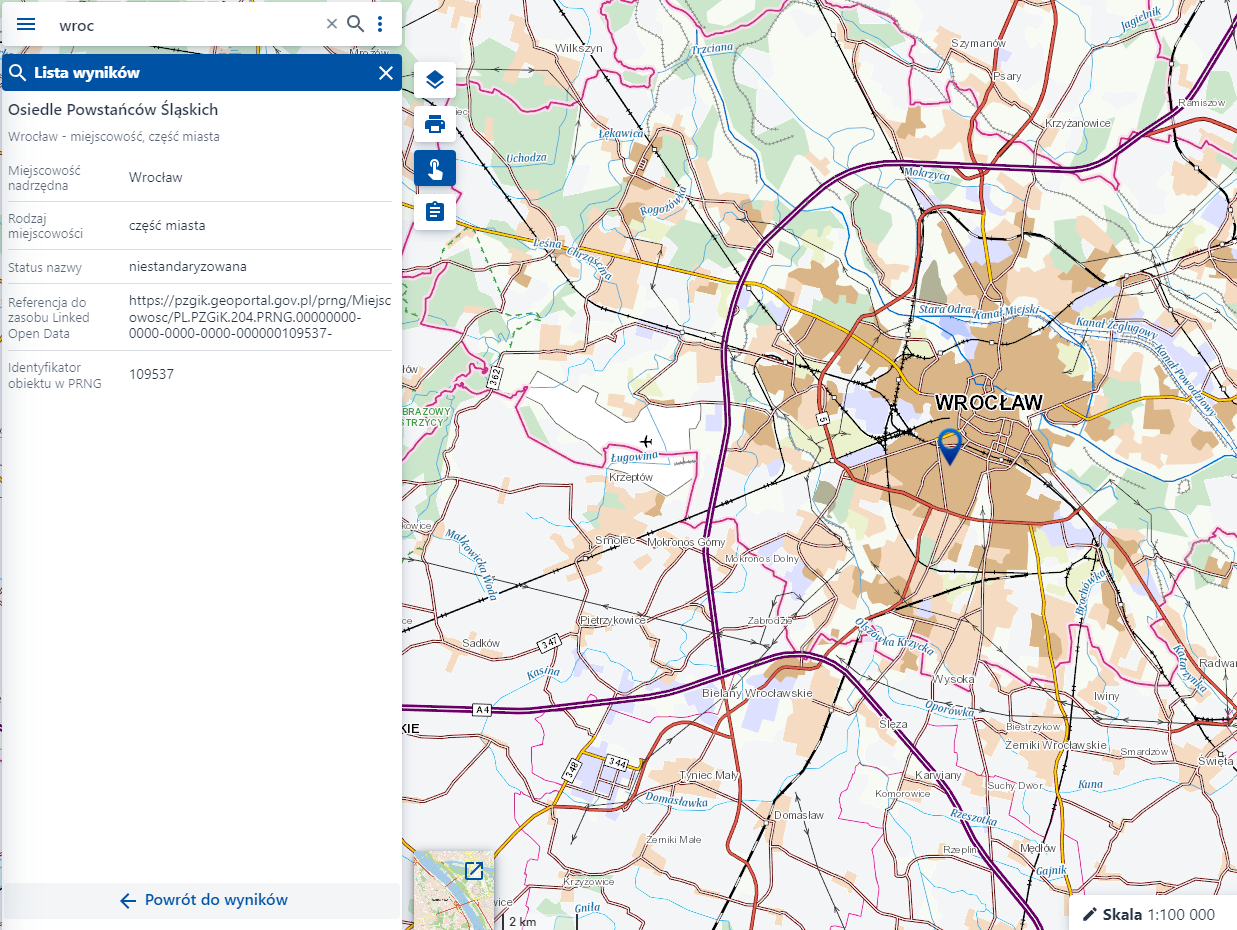

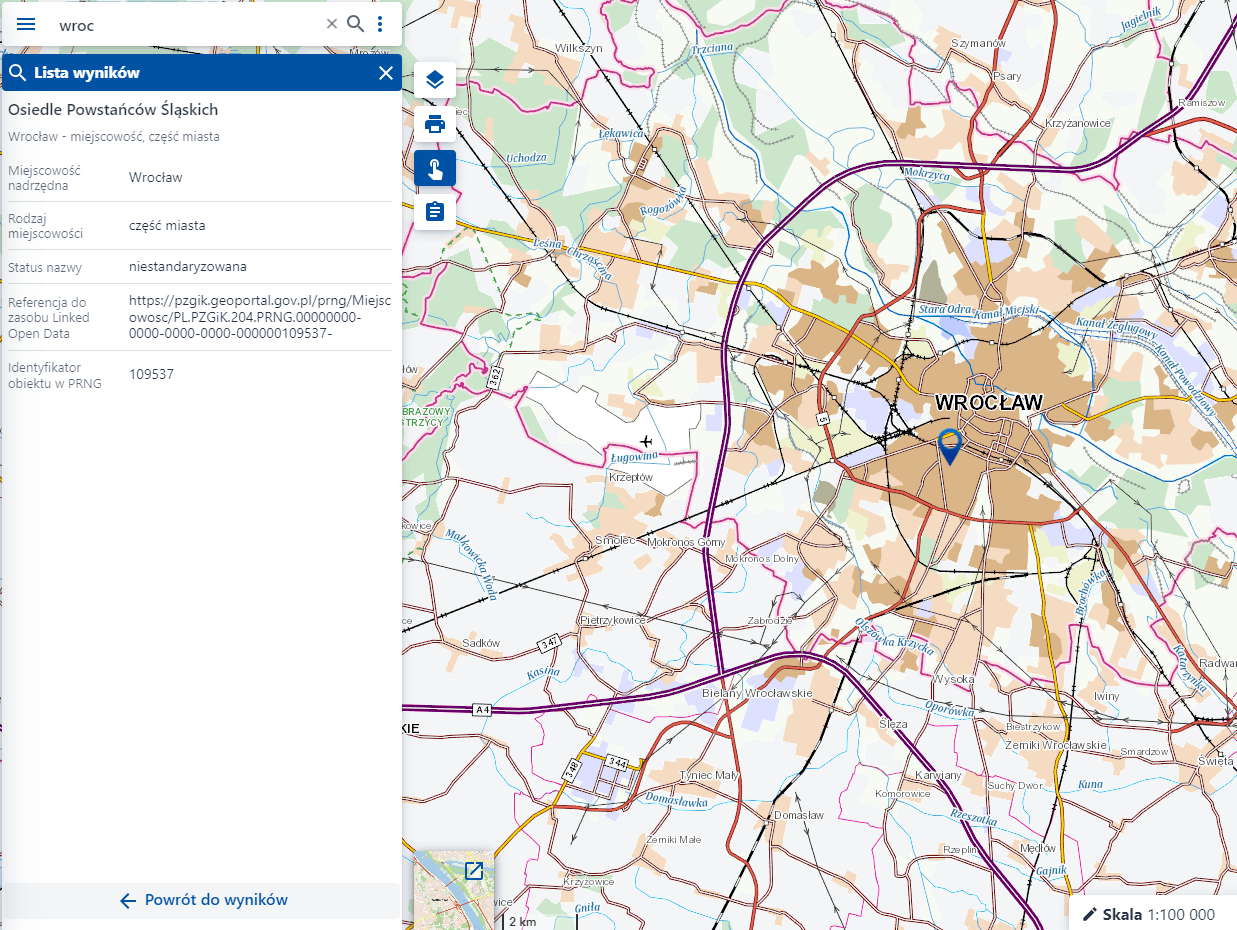

Rysunek 4 Wyszukiwarka pełnotekstowa - wyszukany obiekt

Użytkownik może zawęzić kryteria wyszukiwania używając przycisku , a następnie z rozwijanej listy zaznaczyć lub odznaczyć chceckboxy przy wybranych warstwach.

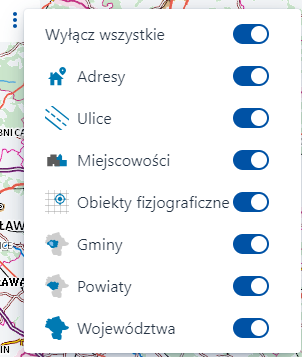

Rysunek 5 Opcje wyszukiwania

Panel narzędzi okna mapy

Pasek narzędzi okna mapy, zlokalizowany w lewym górnym rogu aplikacji, grupuje następujące narzędzia:

• Zawartość mapy,
• Edytor wydruków,
• Identyfikacja,
• Wskaż działkę.

Rysunek 6 Pasek narzędzi okna mapy

Po najechaniu kursorem myszy na dowolne narzędzie system wyświetli jego nazwę.

Zawartość mapy

'Zawartość mapy' - funkcjonalność podzielona na dwie zakładki ‘Warstwy’ oraz ‘Legenda’.

Warstwy - głównym oknem narzędzia jest lista prezentująca listę wszystkich warstw znajdujących się w aplikacji. Użytkownik za pomocą checkboxa może włączyć lub wyłączyć widoczność serwisu z widoku okna mapy. Dodatkowo poprzez użycie przycisku rozwijania warstwy Użytkownik ma dostęp do wszystkich elementów/warstw składających się na serwis mapowy. Używając przycisku ‘Menu’ system otwiera dodatkowe akcje dla warstwy (ilość i rodzaj dostępnych akcji zależny jest od typu warstwy):

• Zmiana krycia – narzędzie umożliwia procentowe ustawienie pokrycia warstwy w widoku okna mapy.
• Informacje o usłudze – system wyświetla informacje o usłudze.
• Link do usługi – system wyświetla link do usługi możliwy do skopiowania.
• Link do widoku usługi – system wyświetla link do widoku usługi możliwy do skopiowania.
• Link do Capabilities – system otwiera nową kartę w przeglądarce z linkiem do Capabilities.
• Powiększ do zasięgu – narzędzie dostosowuje widok okna mapy do zasięgu wybranej warstwy.

Dodatkowo w oknie ‘Warstwy’ użytkownik może zawęzić liczbę wyświetlanych warstw wpisując żądaną frazę do wyszukiwarki ‘Wyszukaj warstwę’

Użytkownik przy pomocy 'drzewka warstw' używając przycisków ma możliwość podejrzenia symbolu graficznego wybranej warstwy.

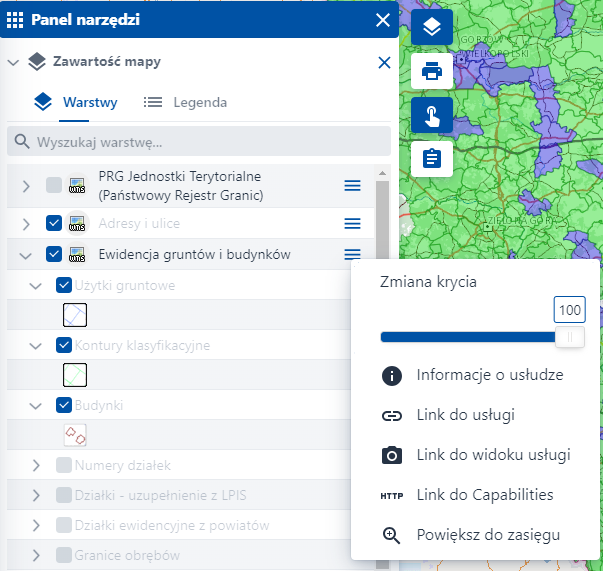

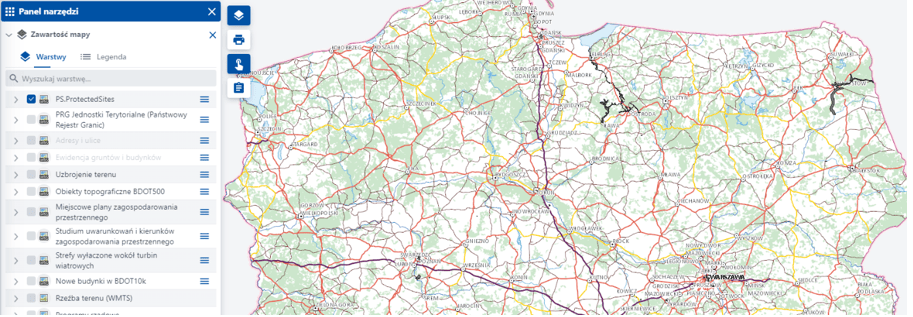

Rysunek 7 Warstwy

Dodatkowo w module 'Geodezja i Kartografia' w zawartości mapy dołączona jest dodatkowa warstwa - 'Dane do pobrania'. Funkcjonalność ta umożliwia pobieranie danych z wszystkich serwisów zawartych w tej warstwie.

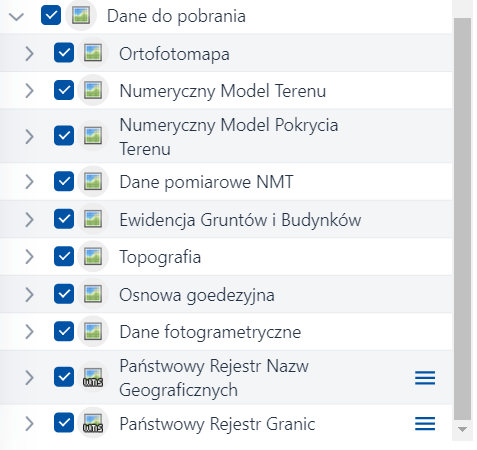

Rysunek 8 Dane do pobrania

W celu pobrania danych z żądanej usługi należy posłużyć się narzędziem identyfikacji. Po wączeniu narzędzia Użytkownik wskazuje lewym przyciskiem myszy żądane miejsce na mapie, a system wyświetla okno identyfikacji z dostępnymi warstwami we wskazanym miejscu. Użytkownik wybiera warstwę, a system wyświetla dostępne dla niej dane możliwe do pobrania (na rysunku ponieżj dane dostępne do pobrania z usługi 'Państwowy Rejest Nazw Geograficznych'). Po wskazaniu żądanej opcji system pobiera dane na dysk lokalny Uzytkownika.

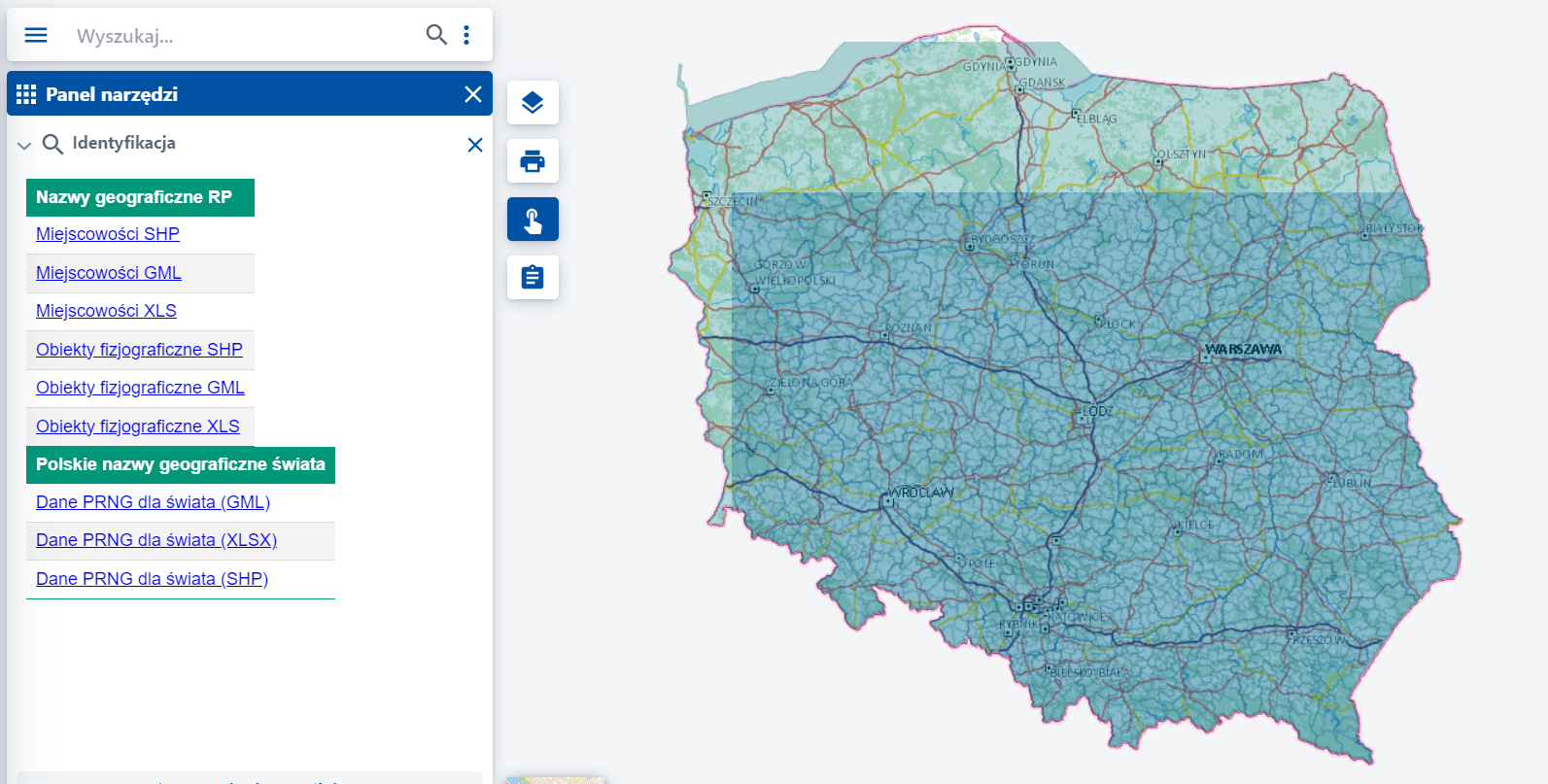

Rysunek 8 Dane do pobrania z warstwy

Legenda - narzędzie prezentujące symbole warstw tematycznych użytych na mapie wraz z opisem:

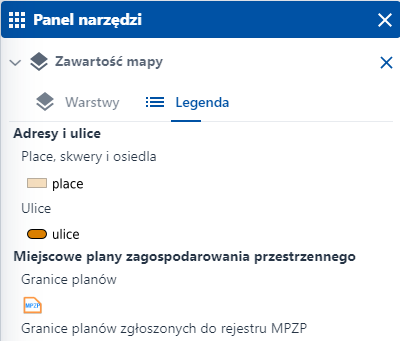

Rysunek 8 Legenda

Oznaczenia grupowane są na podstawie przynależności do serwisów i warstw. W zakładce wyświetlane są wyłącznie włączone warstwy z zakładki ‘Zawartość mapy’, które dodatkowo w danej skali są widoczne na mapie. Mechanizm taki został wprowadzony w celu poprawienia czytelności danych na mapie. Zależnie od skali mapy (zbliżenia/oddalenia) prezentowany jest nieco inny zestaw danych na mapie (pełniejszy lub uproszczony) wraz ze zmianami symbolizacji obiektów. Związane to jest z wydajnością i czytelnością treści na mapie.

Edytor wydruków

'Edytor wydruków' - narzędzie umożliwiające umożliwia sporządzanie wydruku kompozycji mapowej. Funkcja ‘Edytor wydruków’ przenosi Użytkownika do edytora wydruków, umożliwiającego przygotowanie wydruku mapy.

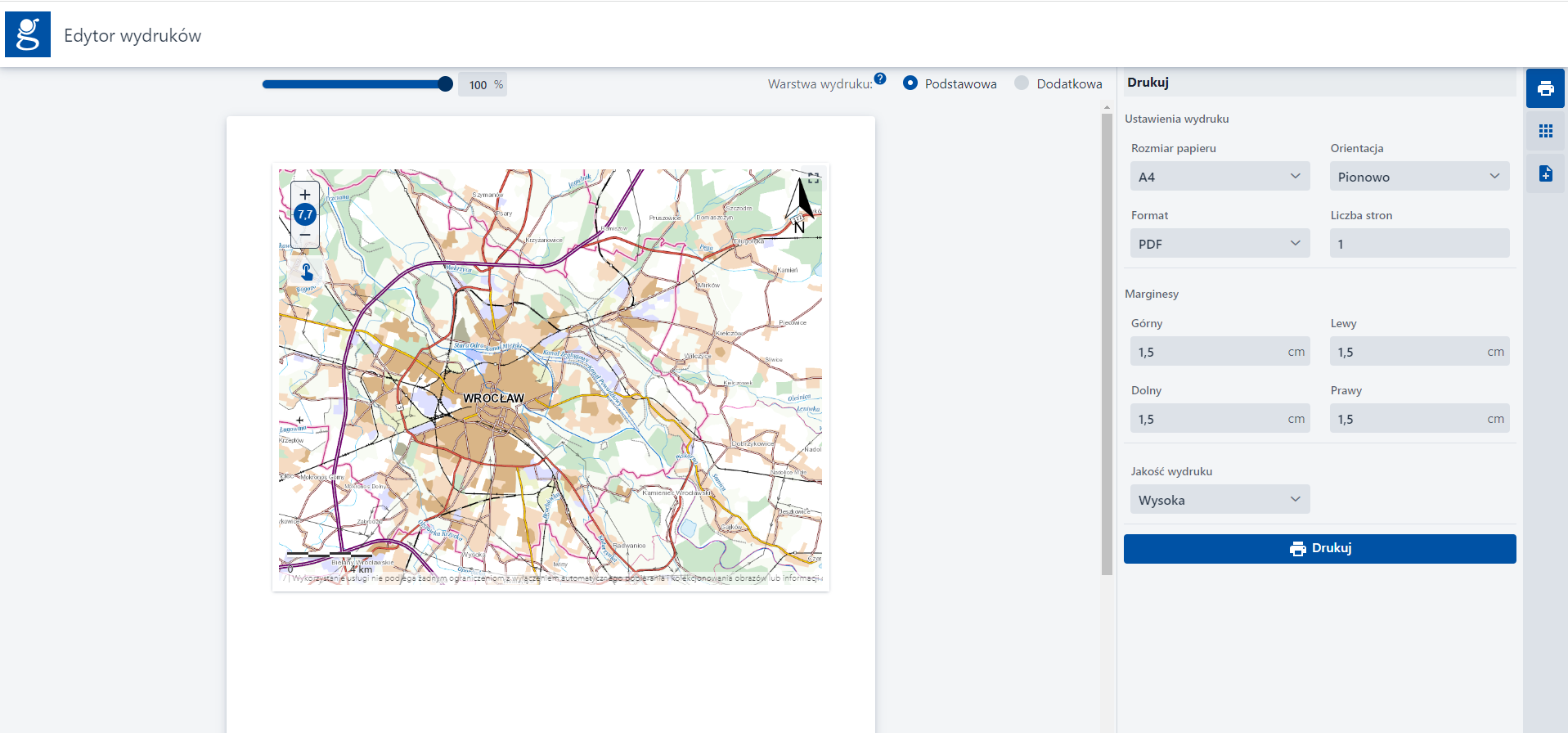

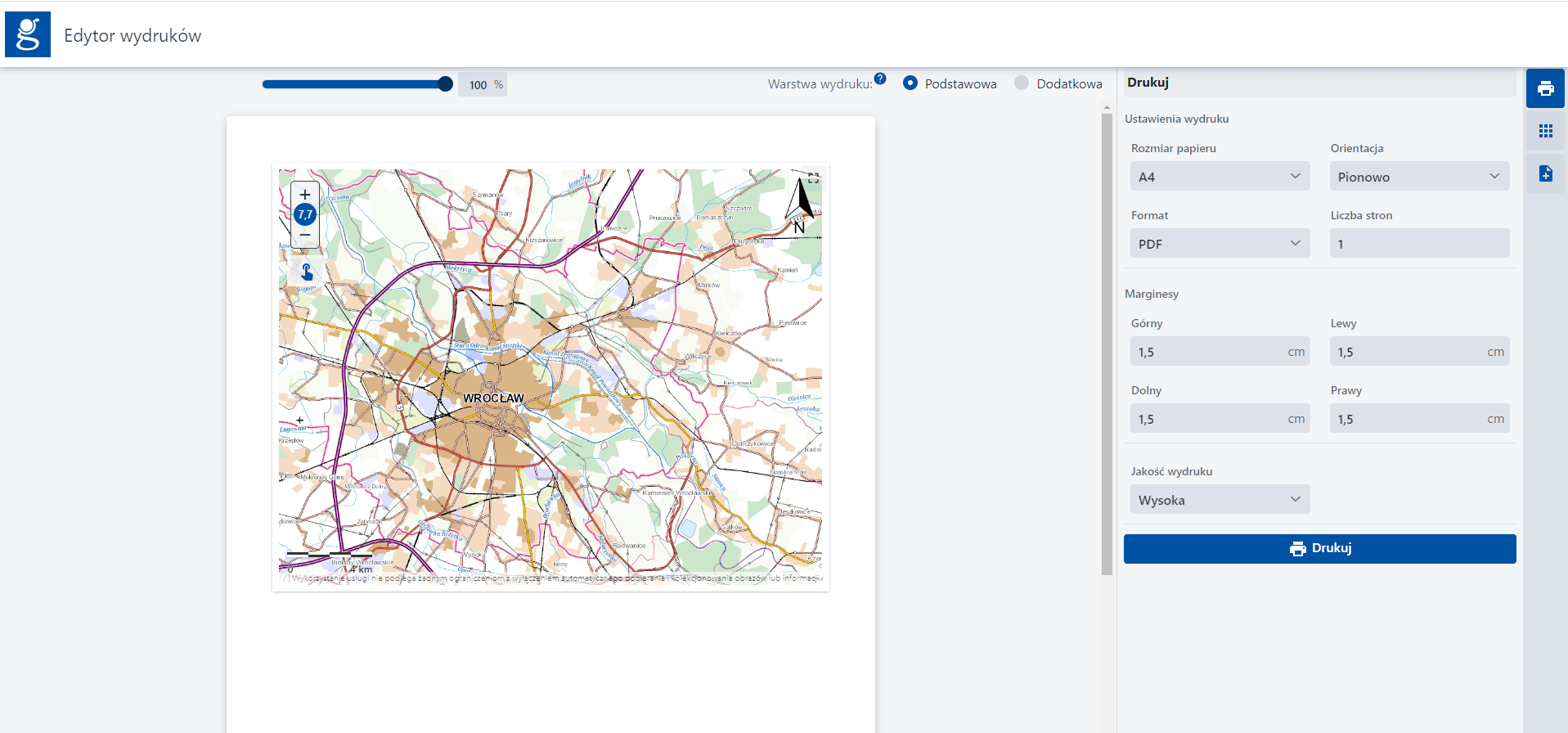

Rysunek 9 Edytor wydruków

W oknie podglądu wydruku znajdują się:

• podkład mapowy wraz z obiektami należącymi do wybranego modułu,
• skala liczbowa – regulowana w zależności od potrzeb poprzez przyciski ‘+’ oraz ‘-‘ (skala i zasięg wydruku zmieniają się również w wyniku scrollowania w obrębie podglądu mapy). Użytkownik ma możliwość ręcznego wpisania lub wyboru skali klikając na niebieskie kółko z aktualną wartością skali. System wyświetli opcję edycji skali .
• narzędzie służące do przesuwania obiektów – ‘Przesuń obiekt’ .

Z lewej strony okna znajduje się widok wydruku. W górnej jego części znajdują się funkcje zmniejszania i powiększania widoczności okna oraz możliwość wybrania warstwy do wydruku (warstwa podstawowa lub warstwa dodatkowa)

Dla warstwy podstawowej po najechaniu myszką na mapę ukazują się dostępne narzędzia:

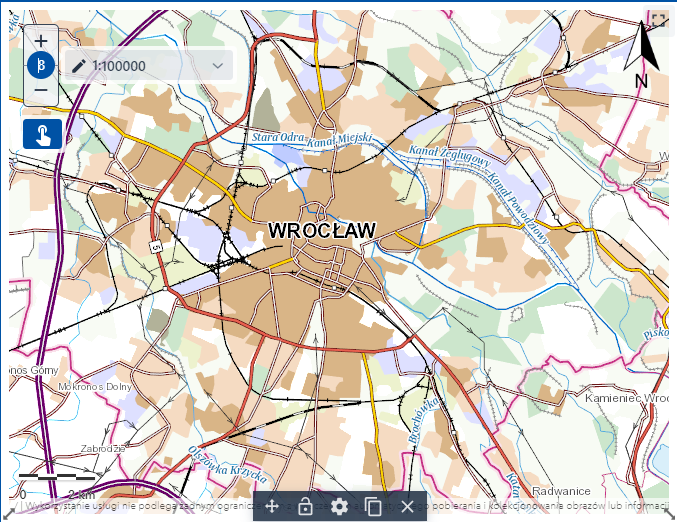

Rysunek 10 Narzędzia na widoku wydruku

Gdzie:

• - Przesuń – przesuwanie mapy w oknie wydruku.
• - Zablokuj/Odblokuj – blokowanie i odblokowywanie widoku do okna dodatkowego.
• - Konfiguracja – otwiera okno z dostępnymi ustawieniami i możliwościami dodania parametrów do mapy – współrzędnych narożnika, strzałki północy, podziałki liniowej :

Rysunek 11 Parametry mapy

• - Duplikuj – duplikuje obraz wydruku.
• - Usuń – usuwa obraz wydruku.

Edytor wydruku zawiera również zakładki pozwalające na dowolną modyfikację, edycję okna wydruku w zależności od potrzeb Użytkownika:

• Drukuj,
• Zawartość wydruku,
• Typy prezentacji,
• Konfiguracja,
• Styl.

Rysunek 12 Zakładki edytora wydruku

Drukuj

Funkcja ‘Drukuj’ – narzędzie umożliwiające modyfikacje ustawień wydruku tj.:

• Rozmiar papieru,
• Orientacja,
• Format,
• Liczba stron,
• Marginesy: górny, lewy, dolny, prawy,
• Jakość wydruku.

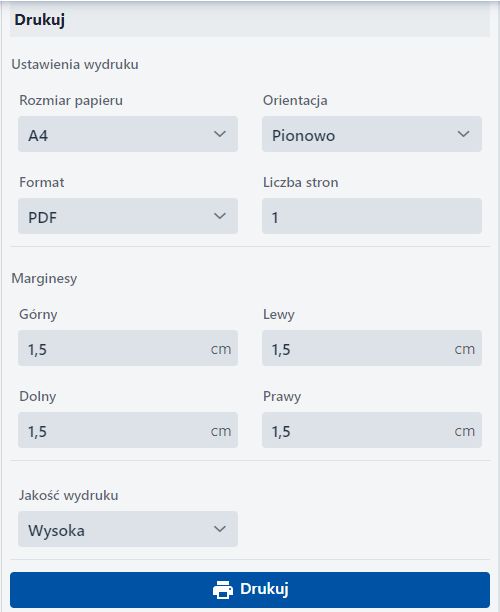

Rysunek 13 Zakładka ‘Drukuj’ w Edytorze wydruku

Poniżej ustawień znajduje się przycisk ‘Drukuj’ pozwalający na pobranie oraz zapisanie wydruku na dysku lokalnym Użytkownika w postaci pliku i otwarcia w dowolnej przeglądarce plików PDF.

Zawartość wydruku

‘Zawartość wydruku’ – narzędzie prezentujące elementy, które zostały dodane do projektu.

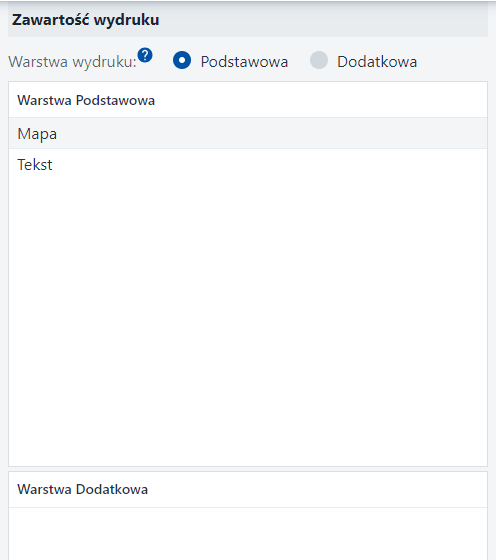

Rysunek 14 Zakładka ‘Zawartość wydruku’ w Edytorze wydruku

Typy prezentacji

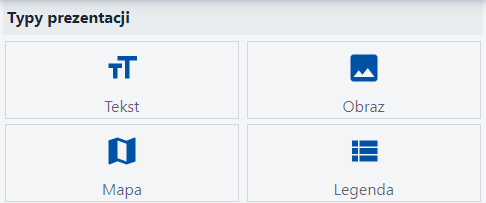

Opcja ‘Typy prezentacji’ – narzędzie umożliwiające dodanie do okna wydruku jednego z czterech elementów:

• Tekst,
• Obraz,
• Mapa,
• Legenda.

Rysunek 15 Okno ‘Konfiguracja - Edytor wydruków’ – Edytor wydruków

Po wyborze dowolnego elementu, do widoku okna wydruku mapy zostaje dodane nowe okno z opcją konfiguracji, po użyciu przycisku nastąpi możliwość edycji.

Rysunek 16 Okno Konfiguracja - Edytor wydruków

• W przypadku opcji ‘Tekst’ zostaje dodane pole tekstowe w prawym oknie aplikacji, gdzie istnieje możliwość wpisania żądanego tekstu. Tekst automatycznie zostaje dodany do widoku okna mapy wraz z możliwością edycji położenia. Dodatkowo Użytkownik ma możliwość usunięcia tła za tekstem, aby nie zasłaniało ono mapy. Tło zostanie usunięte po wyeksportowaniu wydruku.

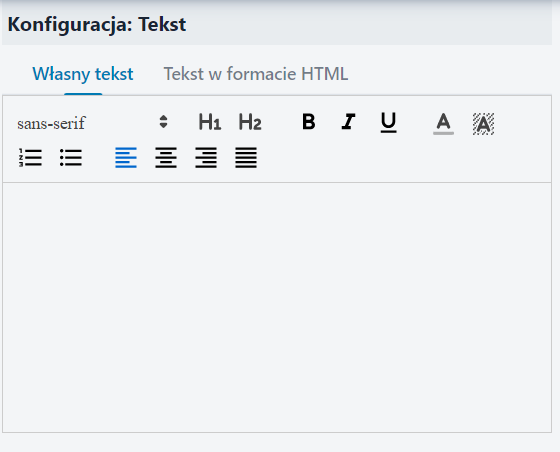

Rysunek 17 Konfiguracja tekstu

• W przypadku opcji ‘Obraz’ po prawe stronie aplikacji istnieje możliwość wyboru dowolnego pliku z dysku lokalnego Użytkownika i dodania do widoku wydruku za pomocą przycisku ‘Wybierz plik’ lub przeciągnięciu żądanego pliku . Obraz automatycznie zostaje dodany do widoku okna mapy wraz z możliwością edycji położenia.

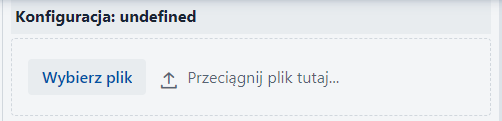

Rysunek 18 Konfiguracja obraz

• W przypadku opcji ‘Mapa’ po prawej stronie aplikacji istnieje możliwość wyboru dodatkowej mapy poprzez przycisk ‘Dodaj mapę’ . Następnie system przenosi Użytkownika do głównego widoku okna mapy, gdzie istnieje możliwość wybrania żądanego zakresu mapy. Po użyciu przycisku ‘Zastosuj aktualny widok’ System automatycznie dodaje nową mapę do widoku okna wydruku wraz z możliwością edycji położenia.

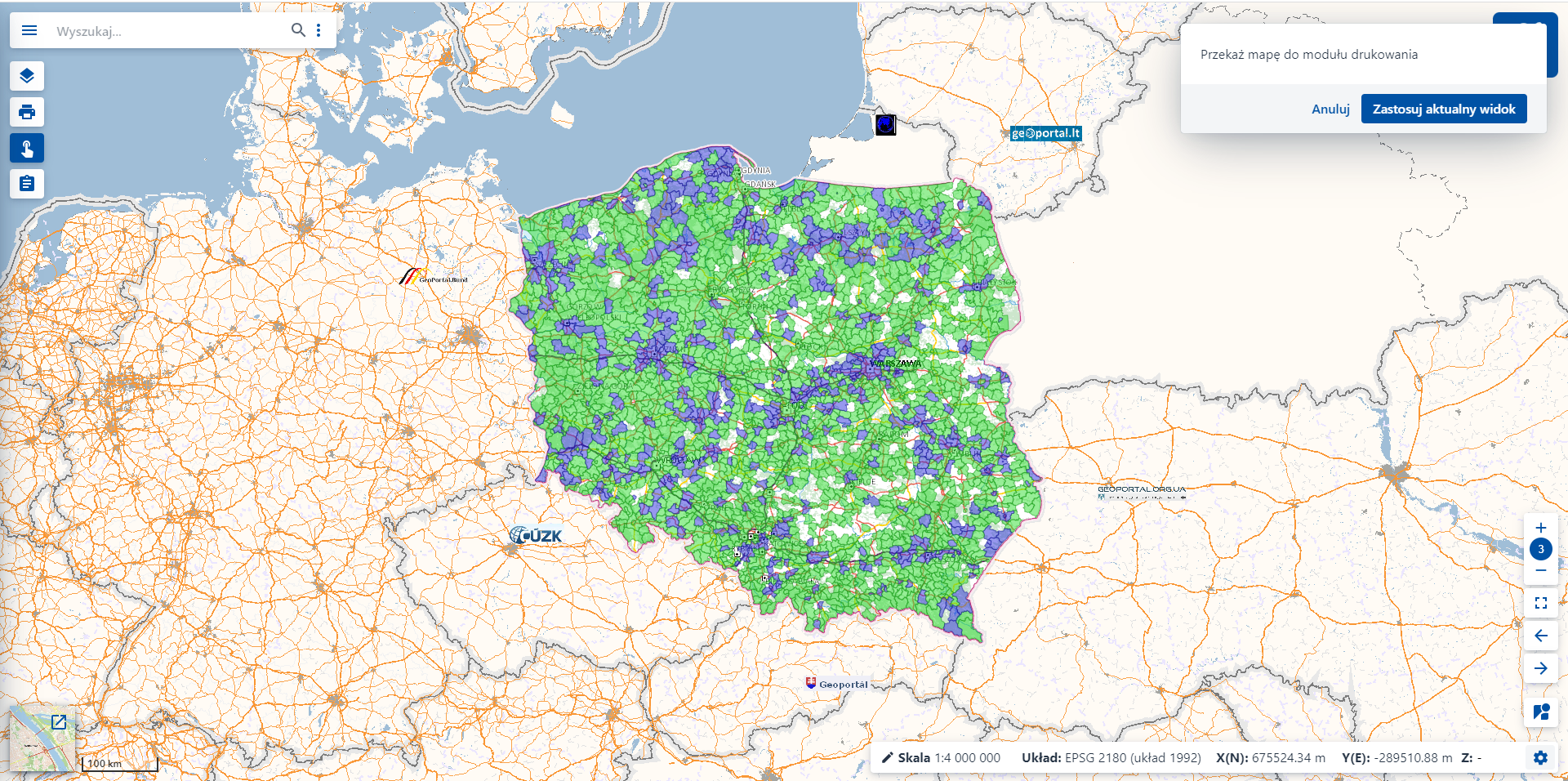

Rysunek 19 Konfiguracja mapa

• W przypadku opcji ‘Legenda' po prawej stronie aplikacji istnieje możliwość dodania legendy. Użytkownik z rozwijanej listy wybiera żądaną mapę, z której ma zostać importowana legenda do widoku okna wydruku.

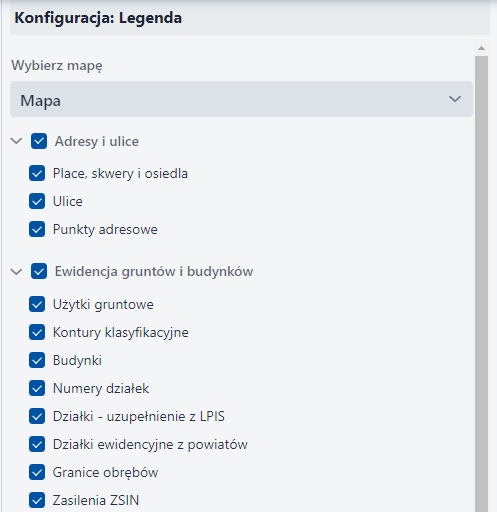

Rysunek 20 Konfiguracja legenda

System automatycznie dodaje legendę do widoku okna wydruku wraz z możliwością edycji położenia oraz wyboru żądanych warstw zawartych na wydruku poprzez zaznaczenie/odznaczenie checkboxa przy nazwie warstwy

Konfiguracja

Po wyborze, wskazaniu na widok okna wydruku system aktywuje kolejną funkcje - ‘Konfiguracja’ Daje możliwości dodania do widoku wydruku:

• współrzędnych narożników,
• strzałki północy,
• podziałki liniowej.

Rysunek 21 Konfiguracja - parametry mapy

Po zaznaczeniu checkboxa przy żądanej opcji zostaje ona dodana do okna wydruku.

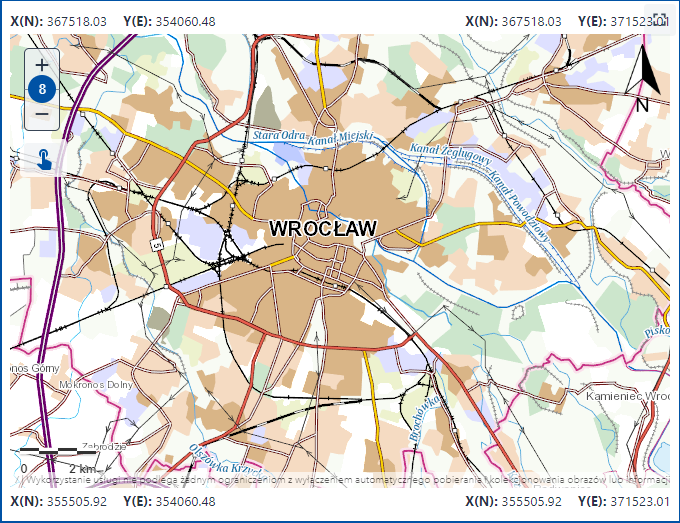

Rysunek 22 Widok mapy z parametrami

Styl

Po wyborze, wskazaniu na widok okna wydruku system aktywuje kolejną funkcje - ‘Styl’ daje możliwość zmiany szerokości i koloru obrysu okna mapy wydruku. Wprowadzone zmiany zapisują się automatycznie.

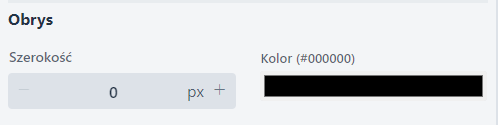

Rysunek 23 Styl - Edytor wydruków

Identyfikacja

'Identyfikacja' - narzędzie umożliwia Użytkownikowi wyświetlanie informacji o wskazanym na mapie punkcie. Narzędzie to jest domyślnie uruchamiane po starcie aplikacji bądź zmianie modułu. Aby zidentyfikować punkt na mapie należy:

• Wybrać narzędzie ‘Identyfikacja’ z paska narzędzi,
• Wybrać dowolny punkt na mapie.

Wyświetlona zostanie informacja o wszystkich znajdujących się w danym miejscu obiektach.

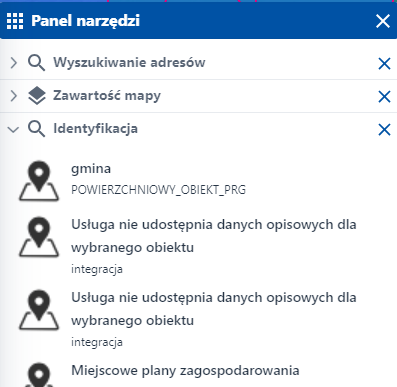

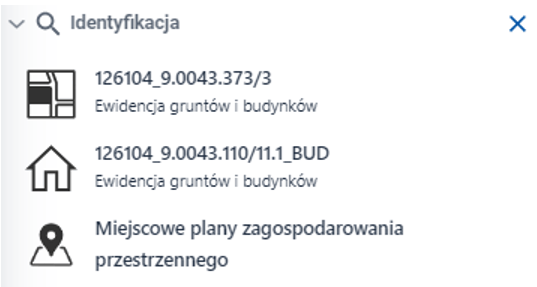

Rysunek 24 Lista zidentyfikowanych obiektów

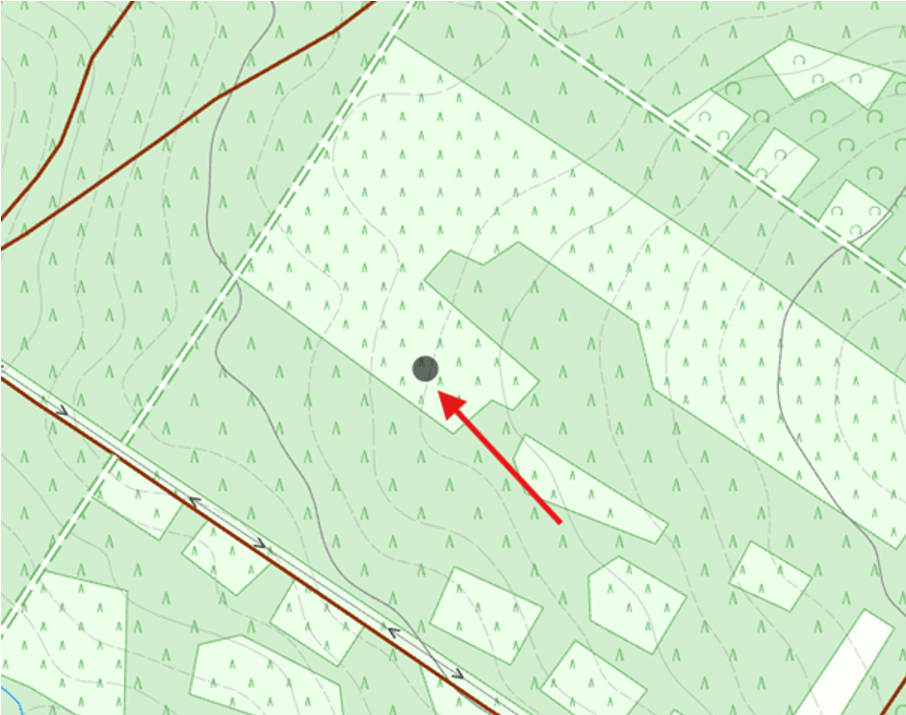

Wybierając żądany obiekt pojawia się okienko ze szczegółami wybranego obiektu. Dodatkowo w widoku okna mapy wskazana zostaje geometria wygranego obiektu.

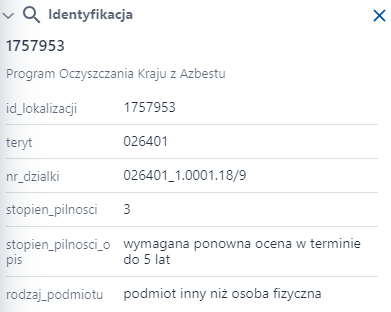

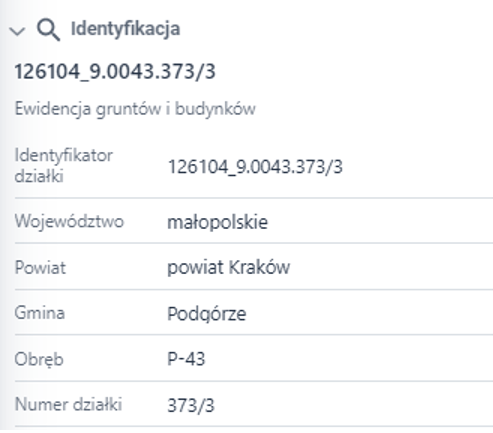

Rysunek 25 Okno identyfikacji obiektu

Wskaż działkę

‘Raport o działce’ - narzędzie umożliwiające wyświetlenie informacji o działce. Użytkownik wybierając narzędzie ‘Wskaż działkę’ wybiera następnie w oknie mapy żądane miejsce, a system wyświetla raport o działce.

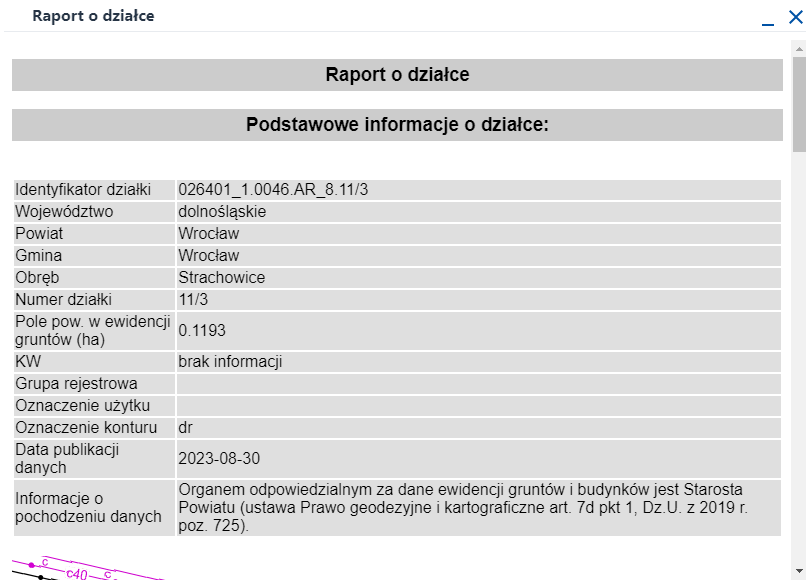

Rysunek 26 Raport o działce

Pasek skali oraz odwzorowania

Pasek informacyjny wyświetla:

• bieżącą skalę wyświetlanej mapy,
• układ współrzędnych,
• współrzędne kursora w oknie mapy,
• ikonę konfiguracji ustawień współrzędnych (zmiana rodzaju odwzorowania).

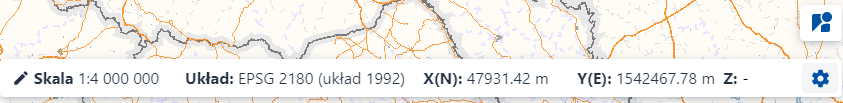

Rysunek 27 Pasek skali oraz odwzorowania

Skala

Skala – skala liczbowa pokazująca aktualną wartość, zmienna w zależności od przybliżenia lub oddalenia widoku okna mapy. Użytkownik po kliknięciu w skalę lub wybraniu ikony ołówka ma możliwość wybrania z listy konkretnej skali.

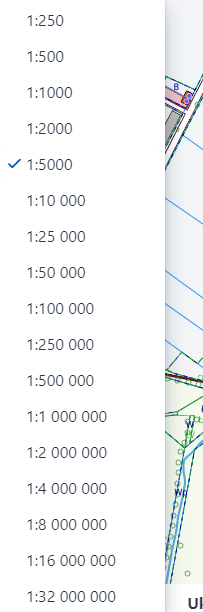

Rysunek 28 Wybór skali

Układ współrzędnych

Układ współrzędnych – prezentuje aktualny przyjęty układ współrzędnych w aplikacji

Współrzędne kursora w oknie mapy

Współrzędne kursora w oknie mapy – prezentują aktualne współrzędne kursora myszy na mapie wraz z wysokością

Konfiguracja ustawień współrzędnych

Po wybraniu ikony system wyświetla okno umożliwiające zmianę układu współrzędnych poprzez wybranie rodzaju odwzorowania z dostępnej listy. Niektóre rodzaje odwzorowań pozwalają na wybranie typu wyświetlania współrzędnych. Przykładowo, wybierając rodzaj odwzorowania‘EPSG 4326 (WGS 84)’, Użytkownik ma do wyboru dwa typy wyświetlania współrzędnych: dziesiętne i stopnie/minuty/sekundy:

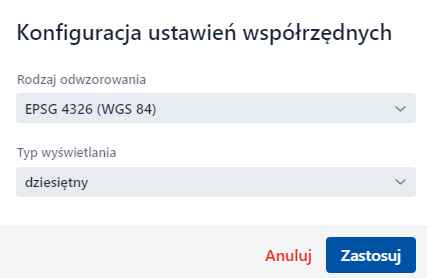

Rysunek 29 Okno konfiguracji ustawień współrzędnych

Po wskazaniu rodzaju odwzorowania oraz ewentualnie typu wyświetlania współrzędnych (typem wyświetlania mogą być ‘stopnie/minuty/sekundy’, ‘dziesiętny’, natomiast nie każdy rodzaj odwzorowania ma możliwość wyboru typu odwzorowania), a następnie wybraniu przycisku ‘Zastosuj’, w pasku informacyjnym wyświetla się informacja o aktualnym układzie kursora myszy oraz wyświetlane są współrzędne w wybranym układzie.

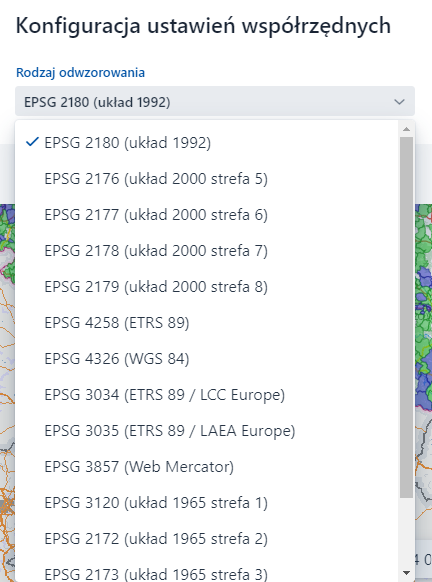

Rysunek 30 Możliwe rodzaje odwzorowań do wyboru

Dodatkowo przy jednokrotnym kliknięciu lewym przyciskiem myszy we współrzędne aktualnego położenia kursora wyświetlane zostają dodatkowe opcje:

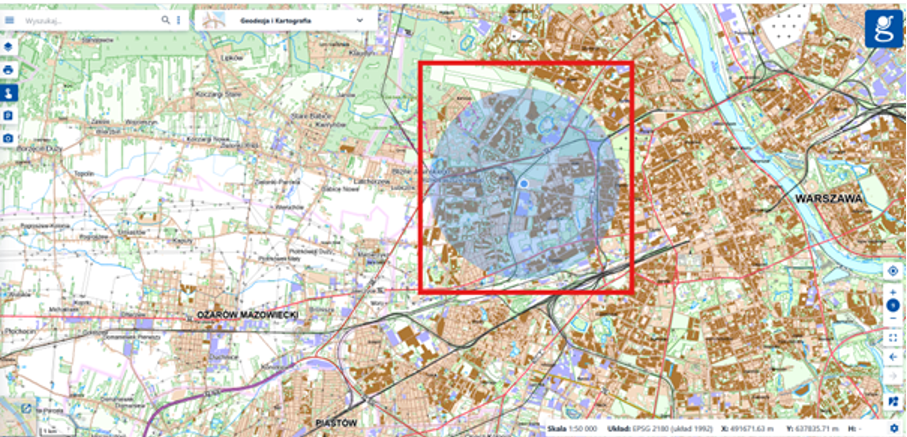

• Centruj do współrzędnych - narzędzie umożliwiające centrowanie widoku okna mapy do wprowadzonych współrzędnych. Pojawiający się wskaźnik w oknie widoku okna mapy prezentuje położenie wpisanych współrzędnych.

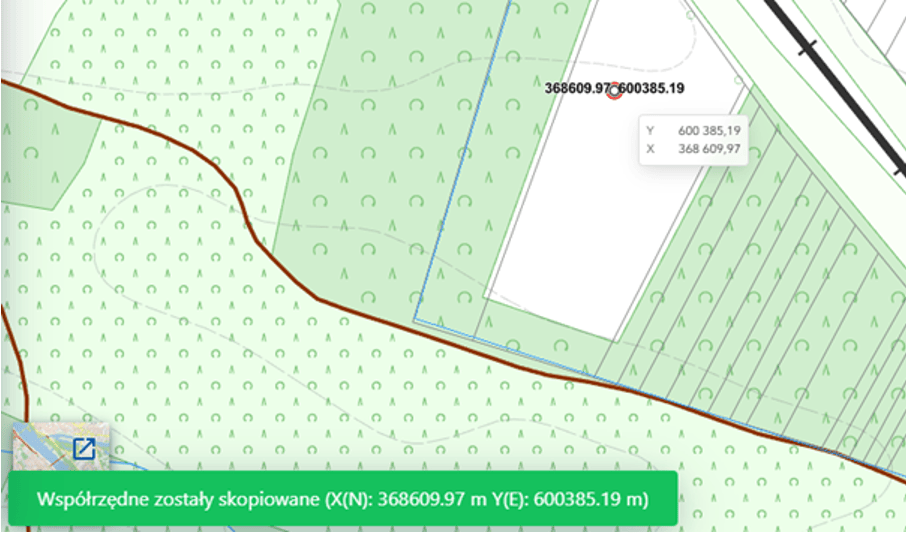

• Wybierz punkt na mapie - narzędzie pozwalające na pobranie dokładnych współrzędnych. Użytkownik po jego wyborze wskazuje dowolne miejsce w oknie mapy. Pojawiający się wskaźnik prezentuje ten wybór, natomiast współrzędne kursora prezentują dokładne wyniki.
• Kopiuj współrzędne - narzędzie umożliwiające na skopiowanie do schowka żądanych współrzędnych.
• Anuluj - przycisk zamykający dodatkowe narzędzia.

Panel zmiany skali

W prawej dolnej części okna mapy widoczny jest pasek zmiany skali w postaci przycisków ‘+’ oraz ‘-‘ którym Użytkownik ma możliwość zmiany skali (skokowo w ramach zastosowanego w aplikacji ciągu skalowego) wyświetlanej mapy używając jednego z dwóch przycisków w zależności czy chce widok mapy przybliżyć czy oddalić.

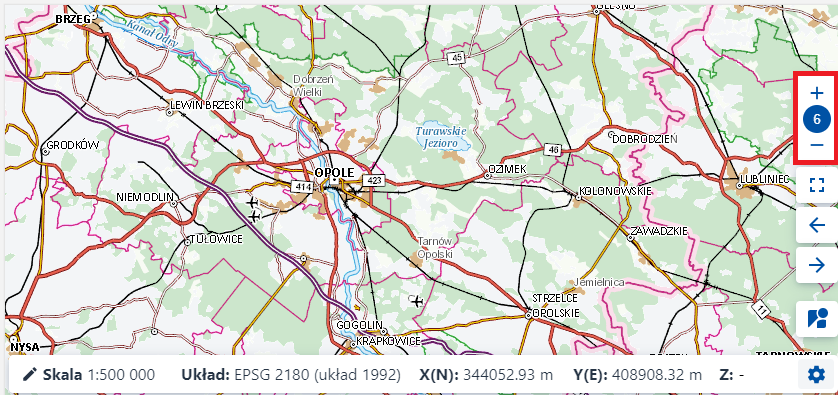

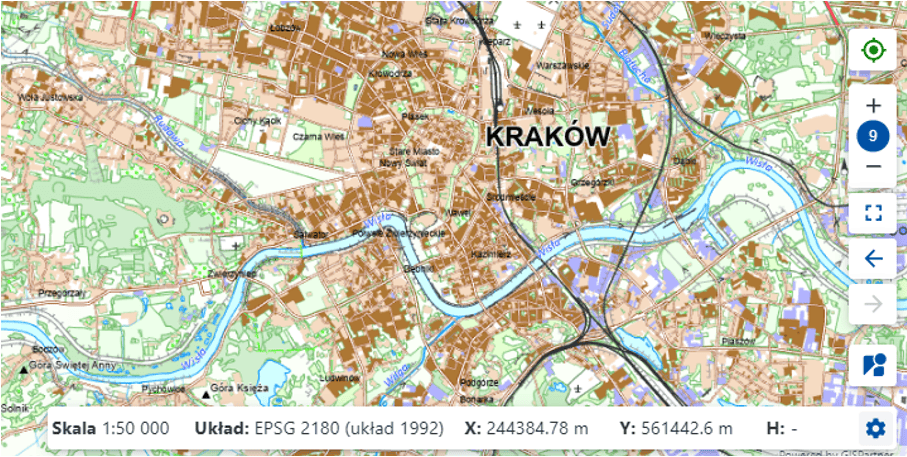

Rysunek 31 Panel zmiany skali

Dodatkowo wybierając wartość liczbową pomiędzy przyciskami ‘+’ i ‘-‘ rozwija się lista z dostępnymi domyślnymi skalami, które Użytkownik może zastosować.

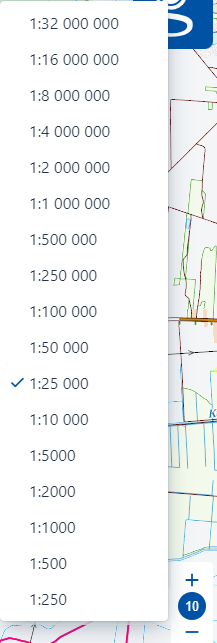

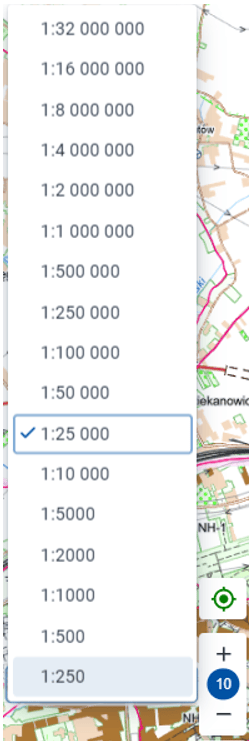

Rysunek 32 Zmiana skali

Przybliżenie widoku mapy Użytkownik może również uzyskać wykorzystując przycisk ‘scroll’ znajdujący się na myszce. Natomiast w celu osiągnięcia najdokładniejszej możliwej skali Użytkownik po maksymalnym skrolowaniu obrazu musi użyć przycisku ‘+’ znajdującym się na panelu zmiany skali.

Pasek narzędzi widoku okna mapy

Pasek narzędzi widoku okna mapy grupuje następujące narzędzia:

• Domyślny widok,
• Poprzedni widok,
• Następny widok,
• Mapa przeglądowa.

Rysunek 33 Pasek narzędzi widoku okna mapy

Domyślny widok

‘Domyślny widok’ - narzędzie w trybie natychmiastowym dostosowuje skalę oraz widok do zasięgu obejmującego wszystkie warstwy wykorzystane w jej treści.. Nie wyłącza innego narzędzia wybranego z paska narzędzi.

Poprzedni widok

‘Poprzedni widok’ - narzędzie przeskalowuje mapę do poprzedniego zasięgu mapy wynikającego z zapisywanej na bieżąco historii sesji przeglądarki.

Nastepny widok

‘Następny widok’ - narzędzie przeskalowuje mapę do następnego zasięgu wynikającego z zapisanej historii sesji.

Mapa przeglądowa

‘Mapa przeglądowa’ - narzędzie umożliwia wskazanie lokalizacji i nawigację na mapie. Użytkownik używając lewego przycisku myszy zaznacza żądany obszar na mapie, po czym system przekierowuje widok okna mapy we wskazane miejsce. Przycisk mapy przeglądowej służy do włączania mapy przeglądowej. Okno mapy przeglądowej można przesunąć w wybraną część okna aplikacji. Mapa przeglądowa znika używając przycisku ‘x’.

Mapa przeglądowa pokazuje obszar na mapie Polski w odniesieniu do Mapy głównej.

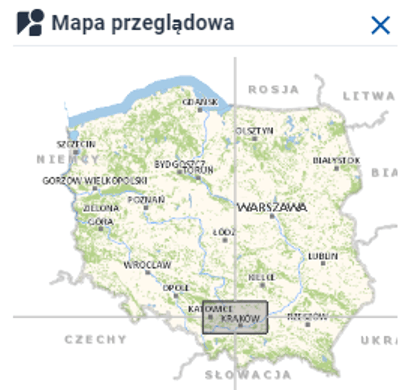

Rysunek 34 Mapa przeglądowa

Mapy podkładowe

Funkcjonalność umożliwiająca zmianę mapy podkładowej. Użytkownik wybiera kursorem myszy logo mapy podkładowej zlokalizowane w lewym dolnym rogu aplikacji i z dostępnych map wybiera właściwą. Klikając w grafikę mapy podkładowe zmieniają się automatycznie na kolejną, natomiast wybierając przycisk system rozwija listę dostępnych map podkładowych możliwych do wyboru.

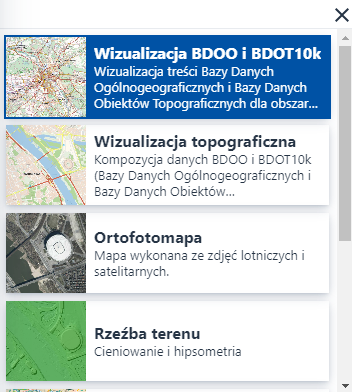

Rysunek 35 Mapy podkładowe

Obok ikony mapy podkładowej znajduje się podziałka liniowa, pokazująca zmienne wartość w zależność od aktualnej skali .

Logo aplikacji

Użytkownik ma możliwość bezpośredniego przejścia do strony startowej Geoportalu Krajowego poprzez użycie przycisku prezentującego logo systemu . Wybór spowoduje otwarcie nowej strony w oknie przeglądarki.
